性能模型与逐元素优化

性能瓶颈

H<—>D 耗时多 → CPU<—>GPU通信 → 传输带宽相较于算力更加是瓶颈

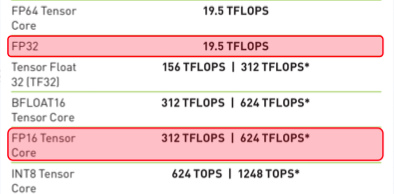

算力指标：TFLOPS（每秒万亿次浮点运算）或 TOPS（每秒万亿次整数运算）

带星号（*）：代表稀疏计算，深度学习模型里有大量权重是0，稀疏计算支持跳过这些0不进行计算，理论上算力直接翻倍

GPU Memory显存：举个例子，一个70亿参数的模型（如Llama-7B），用FP16存储大概需要14GB显存。

GPU Memory Bandwidth显存带宽：决定每秒能搬运多少字节进入计算核心

内存墙

冯诺伊曼架构：数据必须在处理器和内存之间频繁传输
当数据量大或者计算密度低->内存瓶颈
算力增速比内存快：计算芯片（晶体管）主要是靠缩小尺寸来提升速度的。我们的工程师可以把晶体管做得越来越小，开关速度越来越快；但是内存芯片（DRAM）是一个电容，需要不断地充电放电来存储数据。电容的物理特性决定了它不能无限缩小，充放电的速度也有物理极限
处理器计算速度远快于内存访问速度

量化性能瓶颈

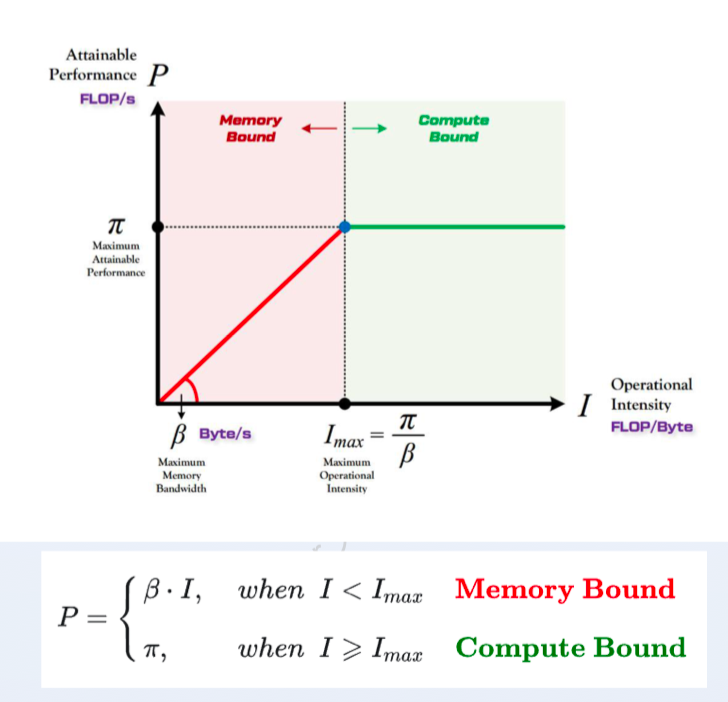

Roofline模型

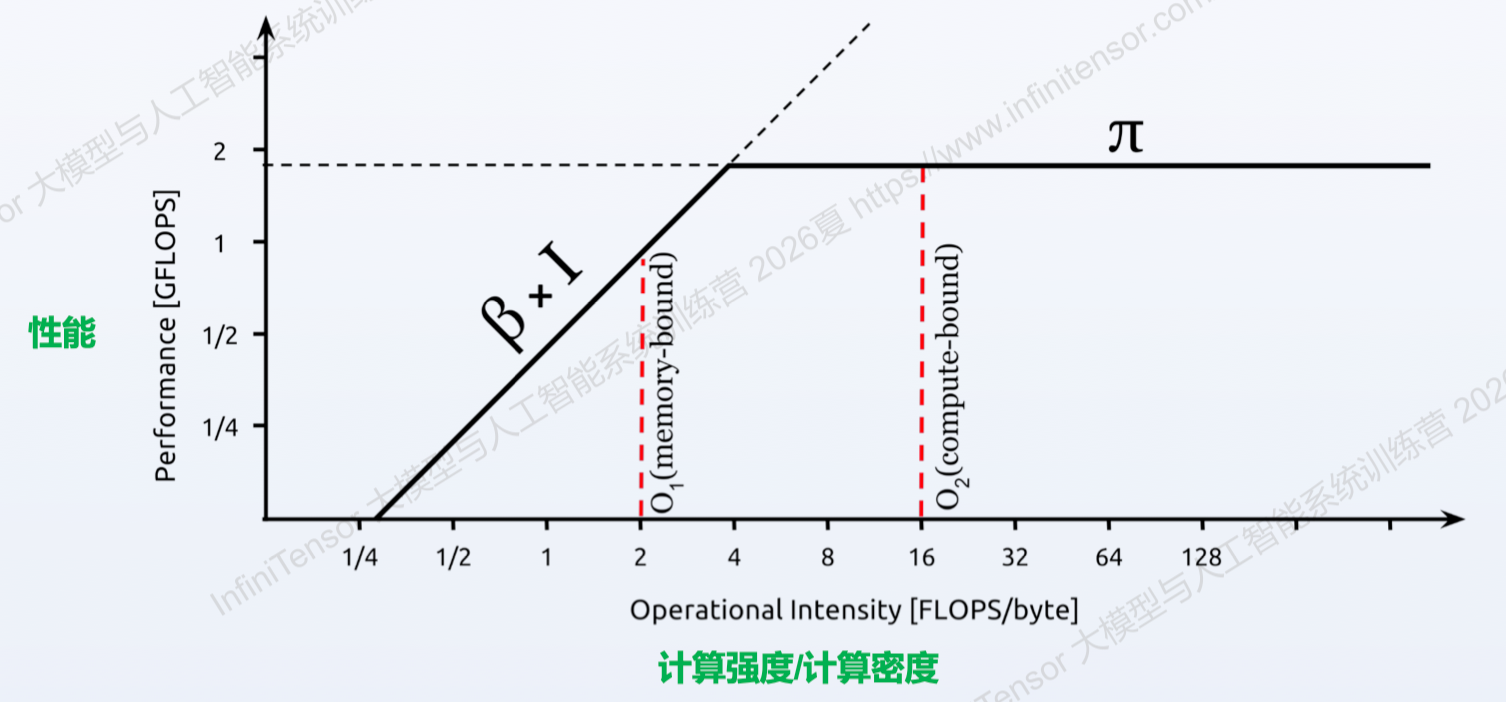

拐点（ridge point）：可达到该硬件理论最高性能的最低计算强度

memory-bound：拐点以左，访存密集型，瓶颈在访存

compute-bound：拐点以右，计算密集型，瓶颈在计算

Float 加法: $\frac{1 \text{ FLOP}}{12 \text{ bytes}} = \frac{1}{12} \approx 0.083 \frac{\text{FLOP}}{\text{byte}}$

A100:

19.5 \text{ TFLOPS} = 1.95 \times 10^{13} \text{ op/sec}

2039 \text{ GB/s} = 2.039 \times 10^{12} \text{ bytes/sec}

I_{max} = \frac{1.95 \times 10^{13} \text{ FLOP/sec}}{2.039 \times 10^{12} \text{ bytes/sec}} \approx 9.56 \frac{\text{FLOP}}{\text{byte}}

访存密集型算子占大多数，由于内存墙的限制和现在深度学习等领域所需数据量大

Nsight Compute

Nsight Compute (ncu) ：英伟达的内核级性能分析工具

（Nsight System ：英伟达的系统级性能分析工具）

使用 ncu CLI ：ncu --print-details all --nvtvx --call-stack --set full ./add_cuda

导出文件并使用 ncu GUI：sudo ${ncu} --nvtvx --call-stack --set full -f --export add_cuda.ncu-rep ./add_cuda

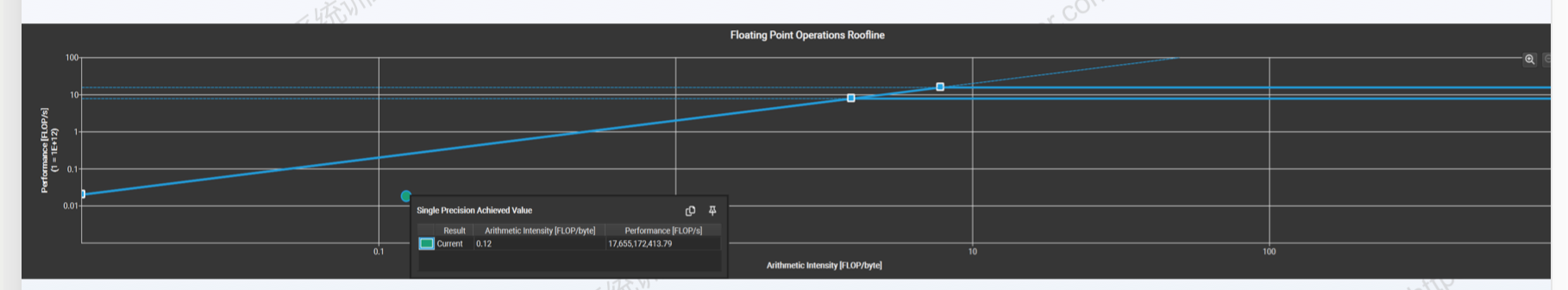

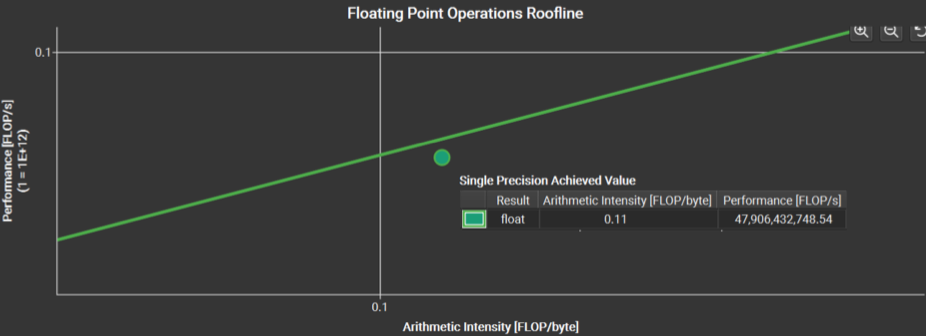

Details → GPU Speed Of Light Throughput：可以查看roofline分析

加法的性能瓶颈在内存访问上，因此提升其访存效率

向量化

向量化（vectorization）：一次同时操作多个标量数据

一次多传输数据：向量化访存，即一次同时传输（读写）多个标量数据→ 提升访存效率

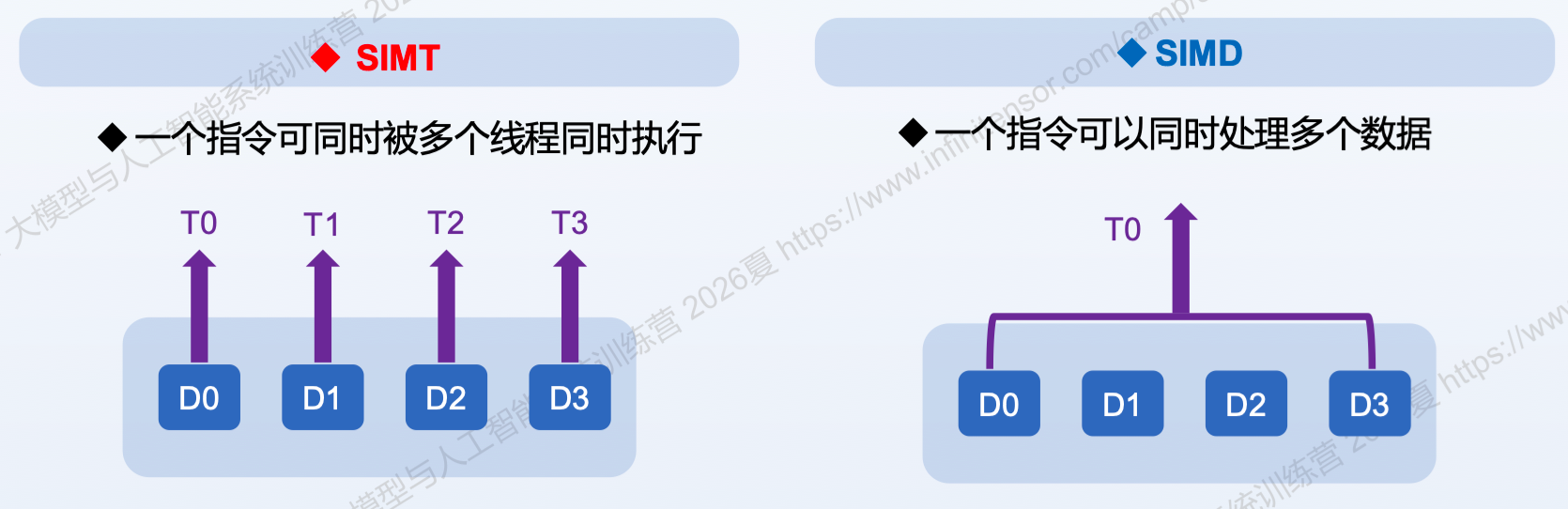

向量化本质是 SIMD (Single Instruction Multiple Data)

SIMD: 同时对一组 (向量) 数据中的每一个分别执行相同的操作从而实现空间上的并行

__device__: 表示这是个仅在 GPU 上运行的函数,CPU调用的是__global__

template <typename T>
__device__ T add(const T &a, const T &b)

template <typename T>
__global__ void add_kernel(T *c, const T *a, const T *b, size_t n, size_t step)
{
    size_t idx = blockIdx.x * blockDim.x + threadIdx.x;
    for (size_t i = idx; i < n; i += step)
    {
        c[i] = add(a[i], b[i]);
    }
}

template <typename T>
void vector_add(T *c, const T *a, const T *b, size_t n, const dim3 &grid, const dim3 &block)
{
    size_t step = grid.x * block.x;
    add_kernel<T><<<grid, block>>>(c, a, b, n, step);
}

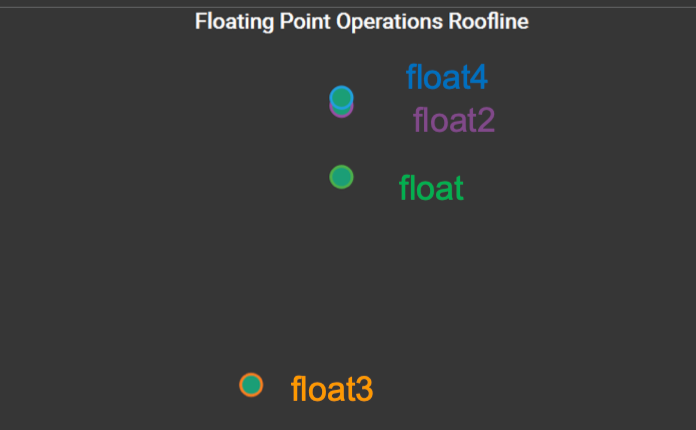

float->float2->float4 计算强度不变，性能提升
- Memory% 上升但 Compute% 下降 → 访存密集型特征
- 向量化访存倍数增加，Memory% 增加

float、float2、float4 ALU 的使用均高于 LSU，但 float3 反常明显高于 ALU 位居第一
- ALU = Arithmetic Logic Unit（算术逻辑单元）
  - 算术运算：加减乘除（对应算力指标FLOPS，即每秒浮点运算次数）
  - 逻辑运算：与AND、或OR、非NOT、比较大小（比如 if (idx < n) 里的判断）
- LSU = Load/Store Unit（加载/存储单元）
  - Load（加载）：把数据从内存（显存/缓存）搬到寄存器里，交给ALU去算。
  - Store（存储）：把ALU算好的结果从寄存器搬回到内存里。
- 表示float3 反常的有更多的读写操作！

内存对齐

GPU 全局内存 (DRAM) 访问以内存事务 (transaction) 为单位（总线宽度等硬件设计决定）

→ 即便只需1字节数据，也必须搬运整个对应数据块

因为显存的物理结构就是呈矩阵排列的（行和列）当 LSU 发出一个读取指令时，DRAM 会直接把整行字线上对应的电荷状态读出来（感应放大器阵列被暂存到“扇区/行缓冲区”）拉出来。

内存事务的最小粒度通常是 32 bytes（64B，128B），缓存行逻辑上通常是 128 bytes

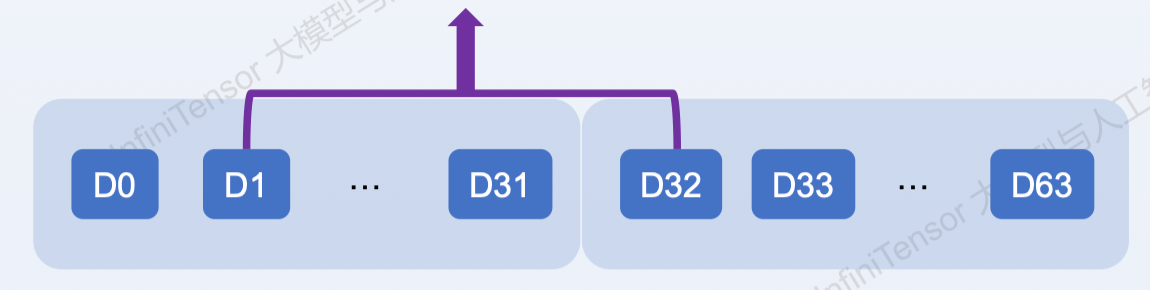

内存对齐：事务的起始地址应该对齐到事务大小的整数倍，没有对齐会导致触发两次事务

内存合并

CUDA 线程调度的最小单位为线程束 (warp) (不是每个线程单独调度哦）

→ CUDA 一个 warp 是 32 个线程

同一个周期内，一个 warp 中的线程统一执行同一条指令

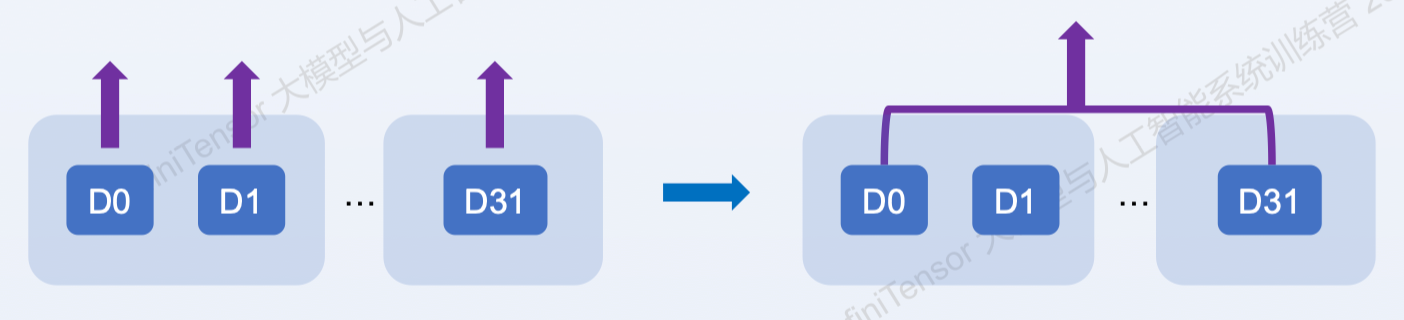

内存合并 (Memory Coalescing)：将同一 warp 的多个内存访问合并为少数事务，最大化内存带宽利用率

Warp 中的线程需访问连续的内存地址
访问的起始地址必须满足架构对齐要求
限定：同 warp

但是用 float3 不能很好的对齐内存，float3 = 12 bytes，不是2的幂次，CUDA硬件只支持 1、2、4、8、16 字节的访问粒度→ 无法合并内存

因此编译器在处理 float3 时，必须将其拆解为三次 4 字节（float 大小）的独立操作来执行

PTX

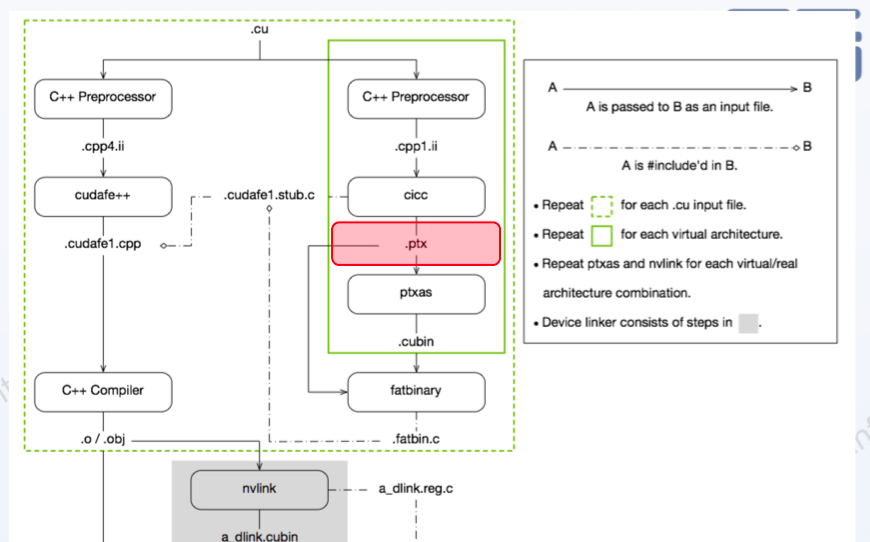

PTX（Parallel Thread Execution）是 NVIDIA 定义的一种低级的并行线程执行的虚拟指令集（ISA），它位于CUDA C++/C 源代码和GPU 真正的机器码（SASS）之间

如果用 float4 (16字节)，编译器生成的 PTX 指令是一条：ld.global.v4.f32 （加载 4 个浮点数向量，一条指令拉取 16 字节）这意味着 LSU 只需发起一个事务，完美对齐

如果用 float3 (12字节)，因为硬件指令集里根本没有 ld.global.v3.f32 这种一次搬 12 个字节的指令，编译器被迫将其拆解为三条标量指令：

ld.global.f32 （第一次拉取 4 字节）
ld.global.f32 （第二次拉取 4 字节）
ld.global.f32 （第三次拉取 4 字节）

这就导致了三次独立的内存事务，无法合并

性能能否进一步提升？

往上的进步空间太小了，那就尝试右移，也就是提高计算强度

𝐴𝐼 = 𝑊/𝑄

提高 W + 降低 Q
提高 W→ 增加计算量 → 算子融合
降低 Q→减少访存压力 → 如果传更少数据
- 半精度 (half)half/float16
- 在代码中需要 include <cuda_fp16.h> 以使用CUDA 关于 fp16/half 的相关支持
- half2: CUDA 支持的内置半精度类型
- __hadd2(): SIMD 同时进行两组半精度数加法的内置函数

舍入模式（Rounding Mode）

一些类型转换函数会有不同的舍入模式版本

.rd, .ru, .rn, .rz

RD：Round Down, Round Toward Negative Infinity. E.g., -2.5 → -3.0

RU：Round Up, Round Toward Positive Infinity. E.g., -2.5 → -2.0

RN: Round-to-Nearest-Even, 四舍五入，但中间时会舍入到最近的偶数. E.g., -2.5 → -2.0

RZ: Round Toward Zero，向零方向舍入. E.g., -2.5 → -2.0

IEEE 754 默认 RN
