GEMM 优化

矩阵乘法GEMM

矩阵乘法（GEMM/Matmul）是深度学习中最为常见和重要的计算密集型算子之一

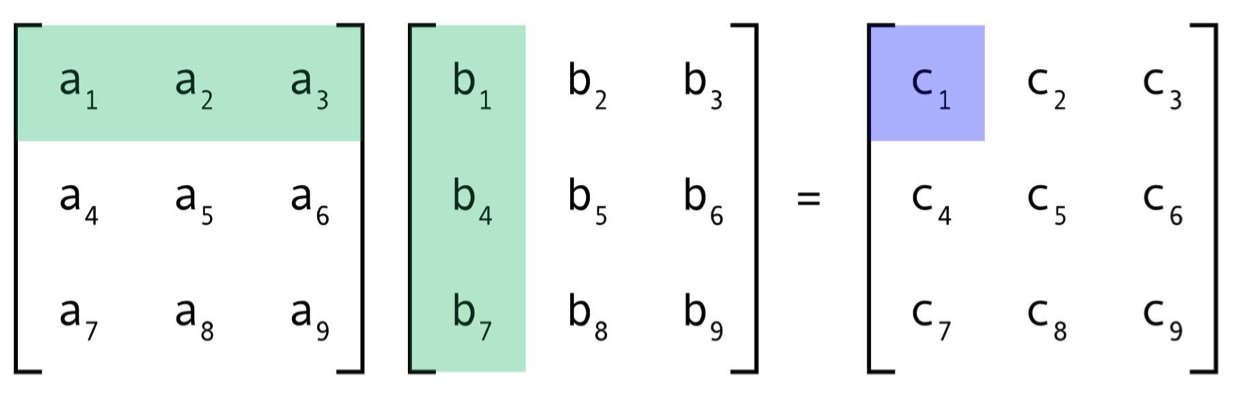

C（结果矩阵）中每个数（entry）对应 A 中的一行和 B 中的一列进行点积 —— O(N) 操作

C（结果矩阵）中一共有 NxN 个数，因此计算的总复杂度为： O(N3)

人工一共三个矩阵，一共有3N2个数，因此访存的总复杂度为： O(N2)

计算复杂度 > 访存复杂度： GEMM 理论上确实是计算密集型

GEMM: C = αA * B + βD

α 和 β: 标量，缩放因子，一般均为 float；
D: 可以和 C 是同一个 (in-place)

template<typename T>
__global__ void gemm_naive(int M, int N, int K, float alpha,
                           const T *A, const T *B, float beta,
                           T *C) {
    int row = blockIdx.y * blockDim.y + threadIdx.y; // Row of C (varies per thread in x-direction)
    int col = blockIdx.x * blockDim.x + threadIdx.x; // Column of C (fixed per thread in y-direction)

    if (row < M && col < N) {
        float sum = 0.0f;
        // Inner loop over k (dot product for C[row][col])
        for (int k = 0; k < K; ++k) {
            sum += A[row * K + k] * B[k * N + col];
        }
        C[row * N + col] = alpha * sum + beta * C[row * N + col];
    }
}

二维数组在存储空间有两种存储方式：
- 行优先 (Row-Major)：（a1, a2, a3, a4, a5, a6, a7, a8, a9）
- 列优先 (Column-Major)：（a1, a4, a7, a2, a5, a8, a3, a6, a9）

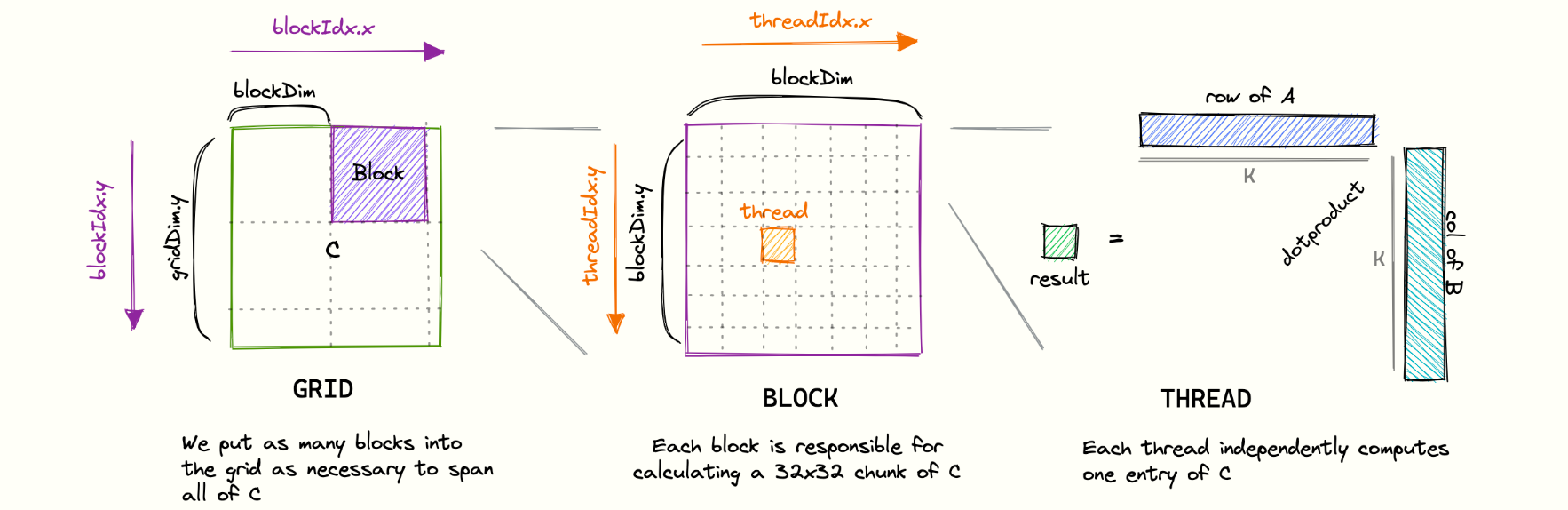

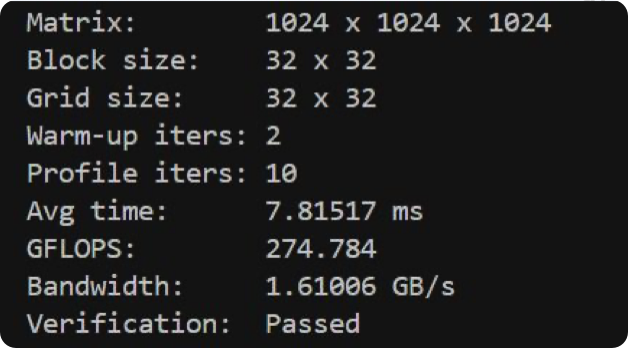

默认行优先，每个线程负责一个 C (结果矩阵) 中数值的计算（K 次的循环计算点积），C 中数值按列逐步计算

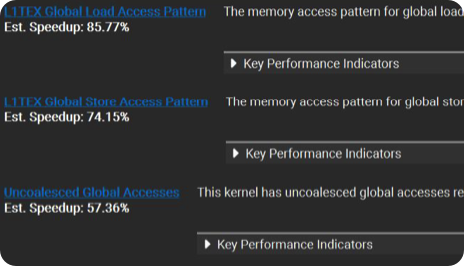

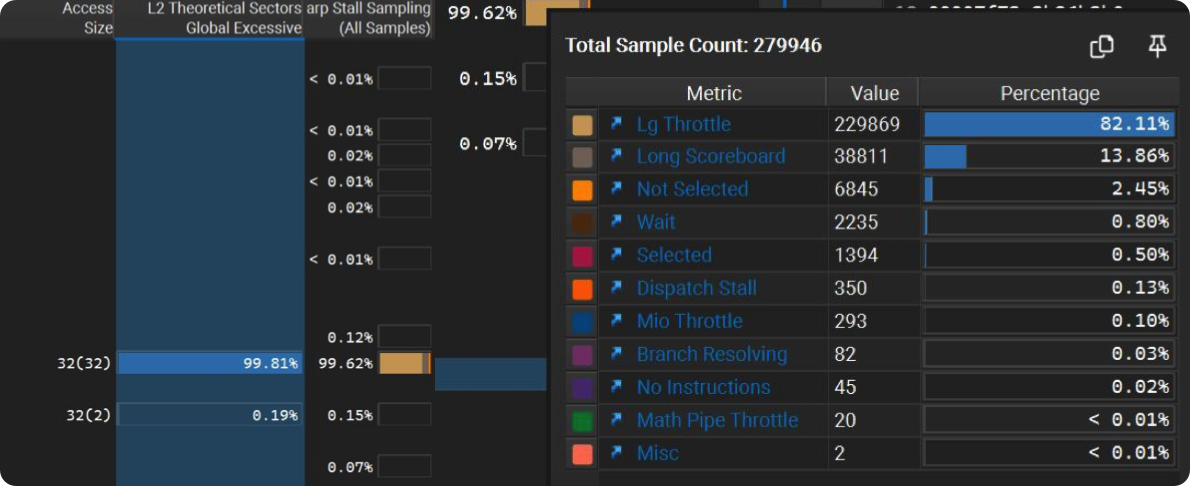

L1TEX Global Load/Store Access Pattern——访存模式问题
Uncoalesced Global Accesses——全局内存访问没内存合并
L2 Theoretical Sectors Global Excessive——全局访存指令中额外的 L2 访问数量

Lg Throttle高——因为本地和全局内存访问过频使得 Warp 等待

理论性能下界

假设使用两个 4092 × 4092 的 FP32 矩阵，并计算

GEMM：C = αAB + βC

计算量下限

C 中共有 4092² 个元素。每个元素都要计算 A 的一行和 B 的一列的点积：

C_{ij}=\sum_{k=0}^{4091} A_{ik}B_{kj}

一个点积包含 4092 次乘法和 4092 次加法。GPU 常把这两步合成一次 FMA 指令，但性能统计仍按 2 次浮点运算计算，因此每个输出元素约需要 2 × 4092 FLOPs

矩阵乘法部分的总计算量为：

4092^2 \times (2 \times 4092)=2 \times 4092^3

因为 GEMM 还要把 αAB 与 βC 相加，每个输出元素再增加一次加法，所以估算为：

2 \times 4092^3 + 4092^2 \approx 137\text{ billion FLOPs}

如果显卡的 FP32 峰值是 30 TFLOPs/s，只考虑计算时的理想时间约为：

137\text{ billion} \div 30\text{ trillion/s} \approx 4.57\text{ ms}

数据传输下限

每个 FP32 数占 4 字节。对于 C = αAB + βC，理想情况下至少要：

读入 A、B 和旧的 C：3 × 4092² × 4 B ≈ 201 MB
写回新的 C：4092² × 4 B ≈ 67 MB

因此最少需要传输约 268 MB，假设 A 和 B 被缓存后可以反复复用，不需要每次使用都重新从显存读取

如果显存带宽是 768 GB/s，理想的数据传输时间约为：

268\text{ MB} \div 768\text{ GB/s} \approx 0.35\text{ ms}

如何判断瓶颈

计算下限约为 4.57 ms，数据传输下限约为 0.35 ms。由于 GPU 可以在搬数据的同时进行计算，理想总时间的下限近似取两者中较大的值：

T_{min} \geq \max(4.57,0.35)=4.57\text{ ms}

所以在这个规模和硬件上，GEMM 主要是计算受限，而不是显存带宽受限。实际程序如果搬运的数据量超过理论最小值很多，情况就会改变，最终可能变成数据受限

GeMM——Native

int row = blockIdx.y * blockDim.y + threadIdx.x;
int col = blockIdx.x * blockDim.x + threadIdx.y;

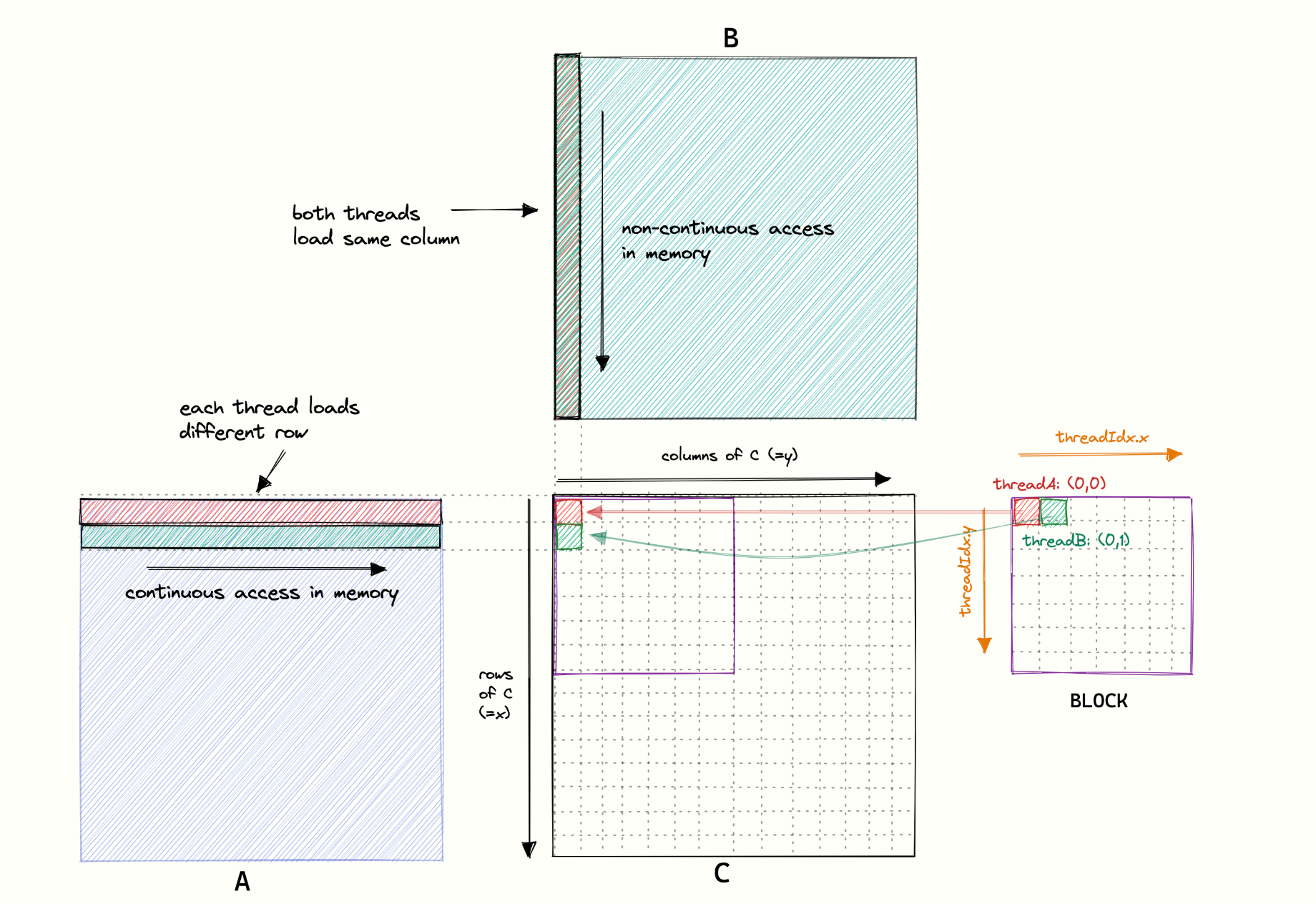

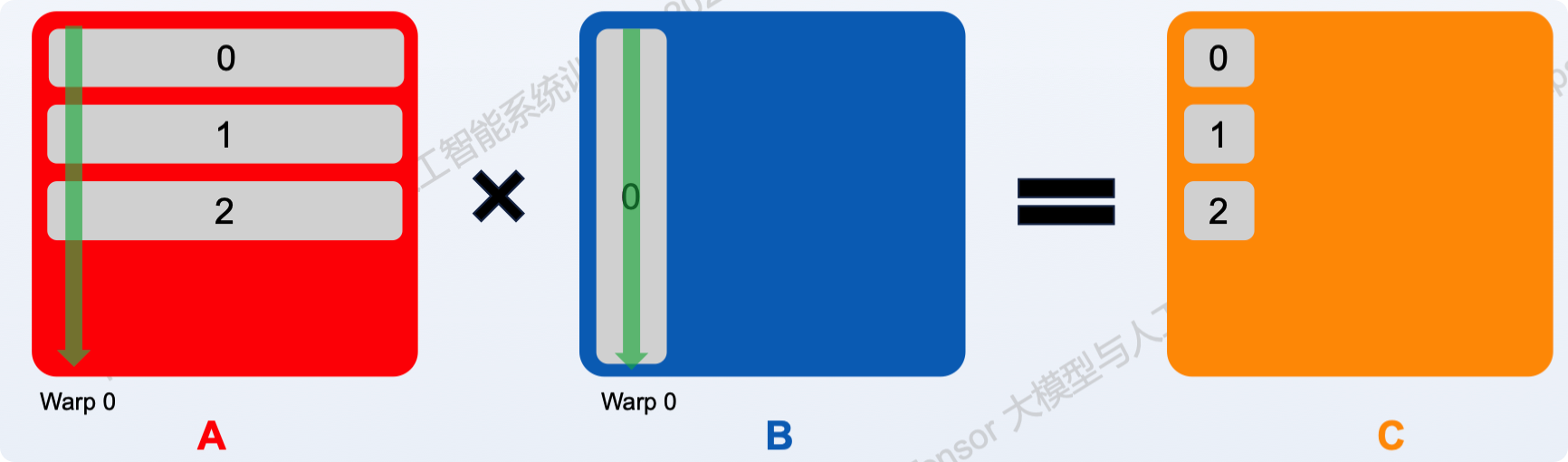

为了计算 C 的一列，一个 Warp里的线程会去读取 B 矩阵的同一列的 32 个不同行（比如 Thread 0 读 B[0][0]，Thread 1 读 B[1][0]，Thread 2 读 B[2][0]…）

因为 B 是行优先存储，这 32 个数据在内存里不是挨着的，而是隔了 1024 个浮点数

此时，LSU（加载/存储单元）看到这 32 个线程发出的内存请求是极其分散的。
原本读取连续的 128 字节只需要 1 次内存事务，现在为了读取这散落的 32 个数据，LSU 必须拆分成 32 次独立的内存事务
导致本地和全局内存访问过频，内存请求量瞬间暴涨 32 倍

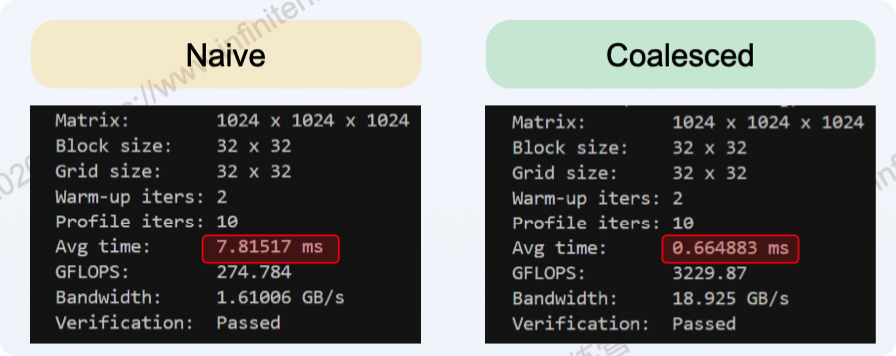

GeMM-Coalesced

int row = blockIdx.y * blockDim.y + threadIdx.y;
int col = blockIdx.x * blockDim.x + threadIdx.x;

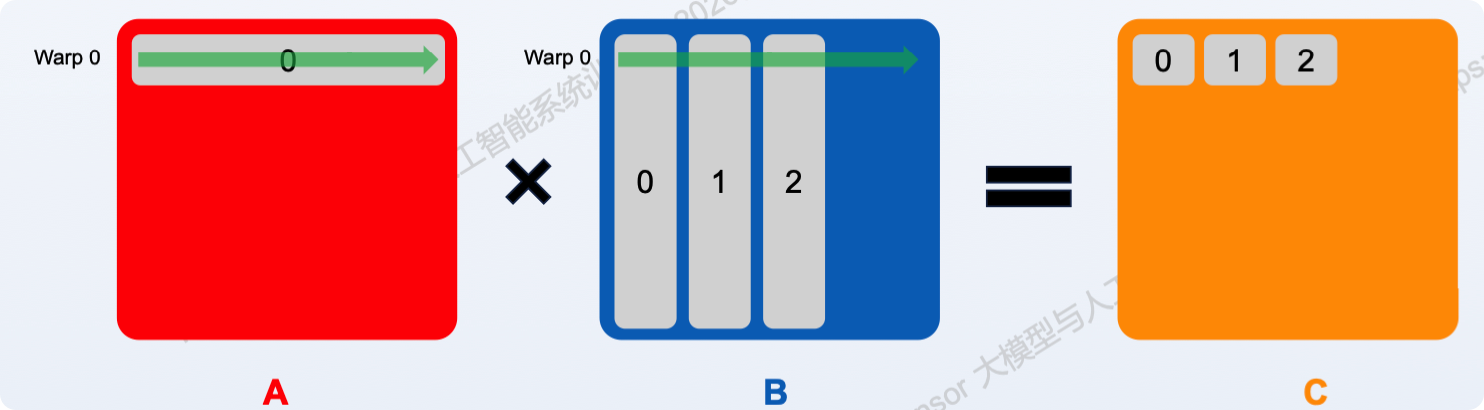

在一个 Warp中，threadIdx.x 是变化最快的，而 threadIdx.y 是固定不变的

同一个 Warp 里的32个线程，拥有相同的 threadIdx.y，所以 row（行号）是一样的。
同一个 Warp 里的32个线程，拥有变化的 threadIdx.x，所以 col（列号）是连续的（0, 1, 2…31）。

内存访问行为：

读取 A：A[row * K + k] 因为 row 相同，k 固定，所以这32个线程请求的是完全相同的一个地址，触发广播（Broadcast）机制
读取 B：B[k * N + col] 因为 col 是连续的（0~31），这32个线程请求的地址是 k*N + 0, k*N + 1, …, k*N + 31。这些地址在内存中是连续的，LSU（加载/存储单元）可以一次性把这 128 字节的数据全部拉取过来
写入 C：C[row * N + col] 同理，col 连续，写回的地址也是连续的，同样实现完美合并

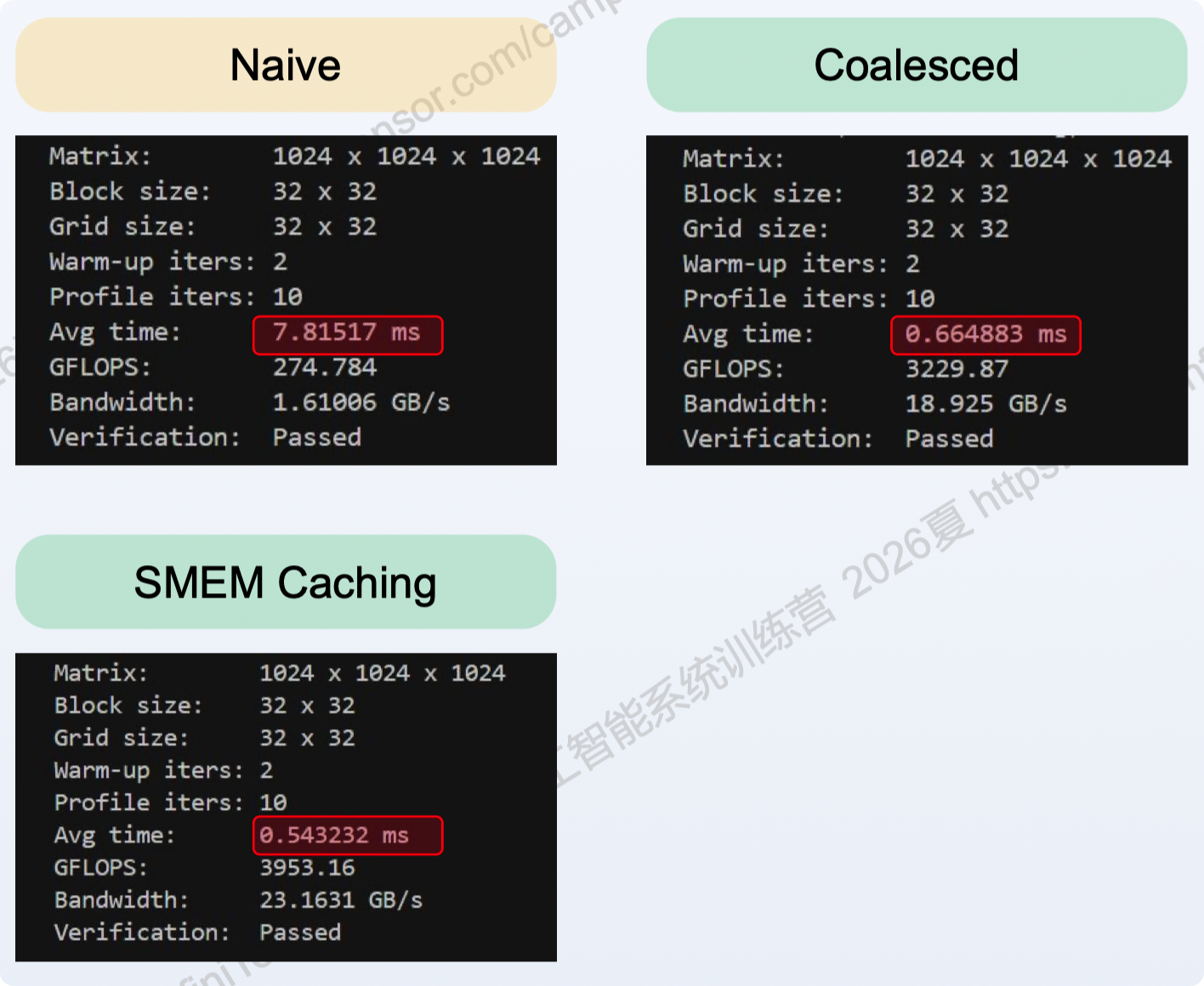

进一步优化

计算C的第一行时，重复从 GMEM 里反复读取A中的第一行内容，可以通过 SMEM 缓存来减少数据复用开销从而提高性能

但是容易达到硬件上限：nvlink error : Entry function '...' uses too much shared data (0x800000 bytes, 0xc000 max)

设置BLOCK_SIZE = 1024两个共享内存数组 As[1024][1024] 和 Bs[1024][1024]

假设数据类型 T 是 float（4字节）：

单个数组大小 = 1024 × 1024 × 4 Bytes = 4 MB
两个数组总大小 = 4 MB + 4 MB = 8 MB

8 MB 的需求，面对 48 KB 的物理极限，差距是 170 多倍

整个矩阵太大，那我们每次只取一部分

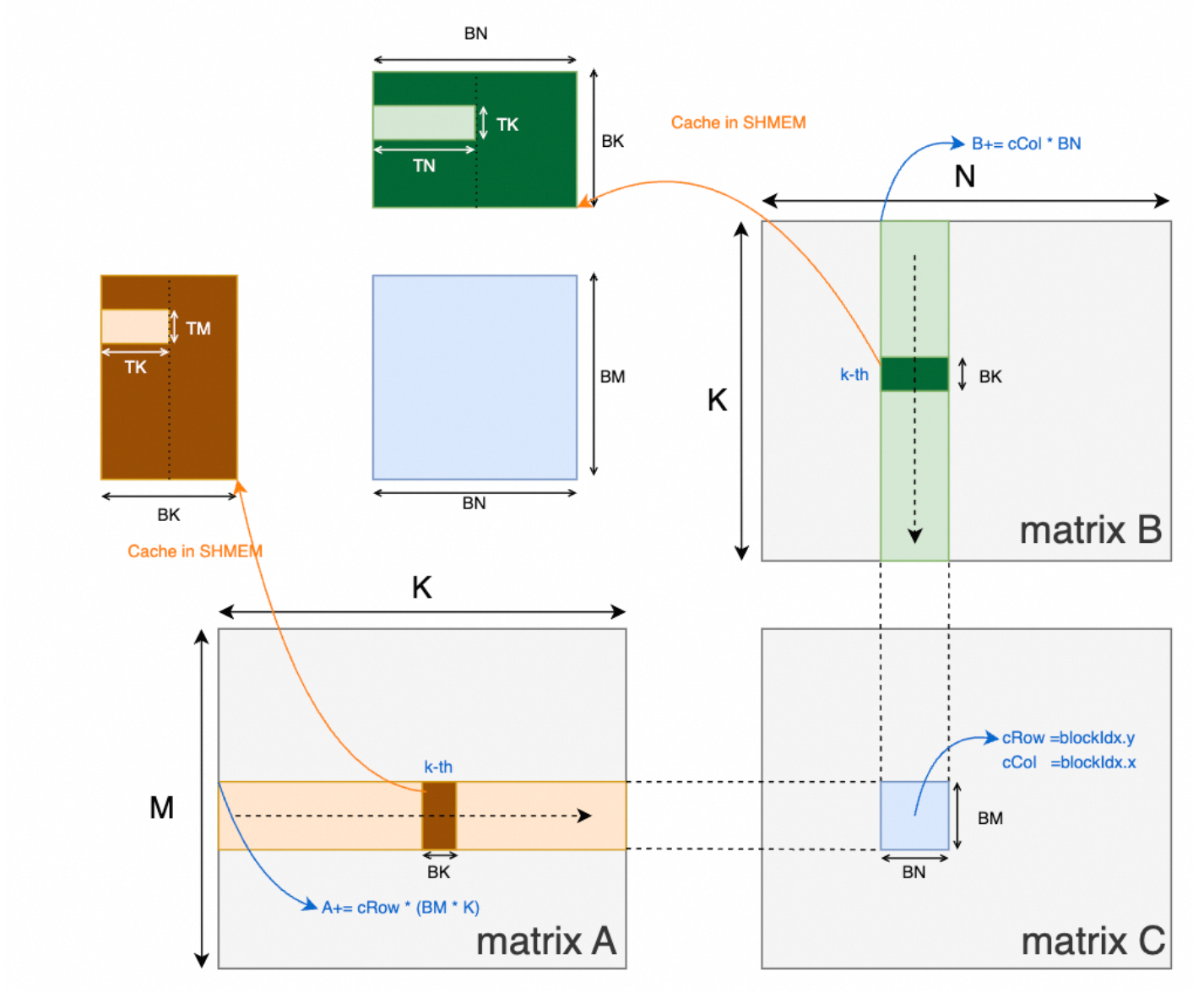

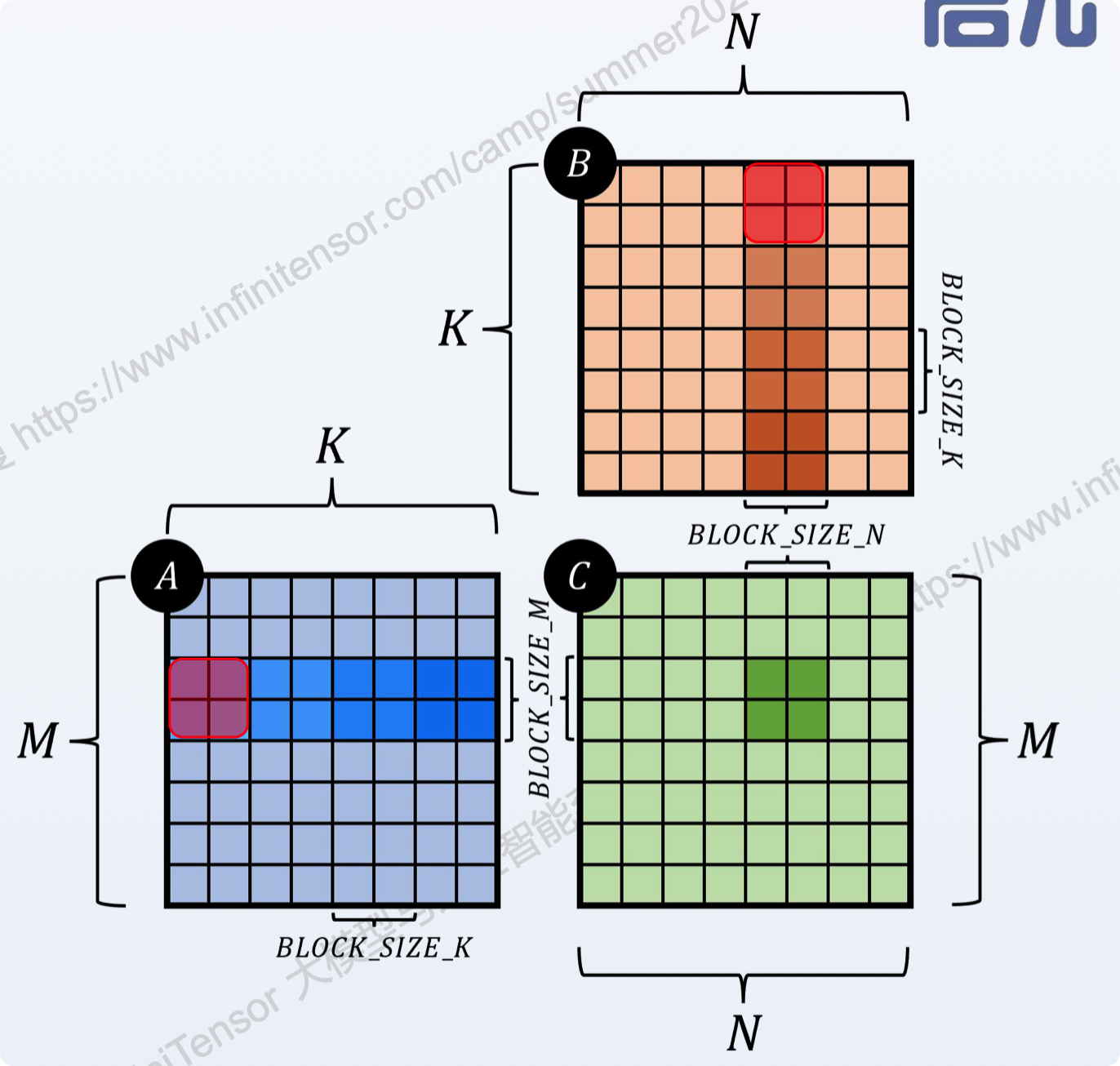

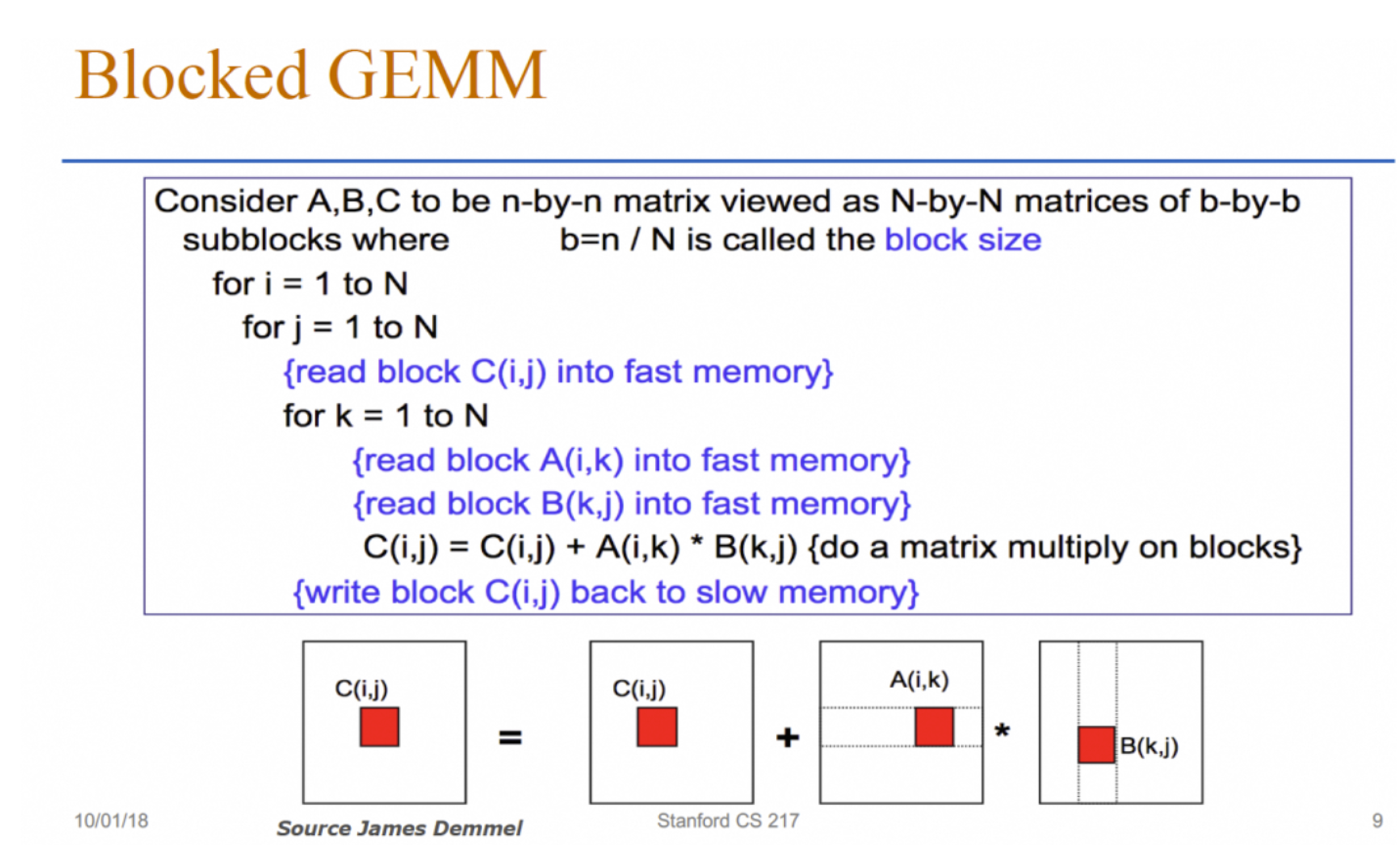

分块（Tiling）

每次仅从 GMEM 加载一块 (Tile) 到SMEM，然后计算这部分的数据

template<typename T>
__global__ void gemm_smem_caching(int M, int N, int K, float alpha,
                                  const T *A, const T *B, float beta,
                                  T *C) {
    __shared__ T As[BLOCK_SIZE][BLOCK_SIZE];
    __shared__ T Bs[BLOCK_SIZE][BLOCK_SIZE];

    int row = blockIdx.y * BLOCK_SIZE + threadIdx.y;
    int col = blockIdx.x * BLOCK_SIZE + threadIdx.x;
    // 在寄存器中声明一个累加器 tmp
    T tmp = T(0);

    for (int bk = 0; bk < K; bk += BLOCK_SIZE) {
        // Cooperative loading of A and B tiles into SMEM
        int a_row = row;
        int a_col = bk + threadIdx.x;
        As[threadIdx.y][threadIdx.x] = (a_row < M && a_col < K) ? A[a_row * K + a_col] : T(0);

        int b_row = bk + threadIdx.y;
        int b_col = col;
        Bs[threadIdx.y][threadIdx.x] = (b_row < K && b_col < N) ? B[b_row * N + b_col] : T(0);

        __syncthreads();

        for (int k = 0; k < BLOCK_SIZE; ++k) {
            tmp += As[threadIdx.y][k] * Bs[k][threadIdx.x];
        }
        __syncthreads();
    }

    // Write result with alpha/beta scaling
    if (row < M && col < N) {
        C[row * N + col] = alpha * tmp + beta * C[row * N + col];
    }
}

BLOCK_SIZE=32：选择 32 可以让线程与 Warp 完美对齐，方便共享内存的合并访存

所有 K 维度循环结束后，每个线程将寄存器里的 tmp 加上 alpha 和 beta 缩放因子，写入最终输出矩阵 C 的对应位置

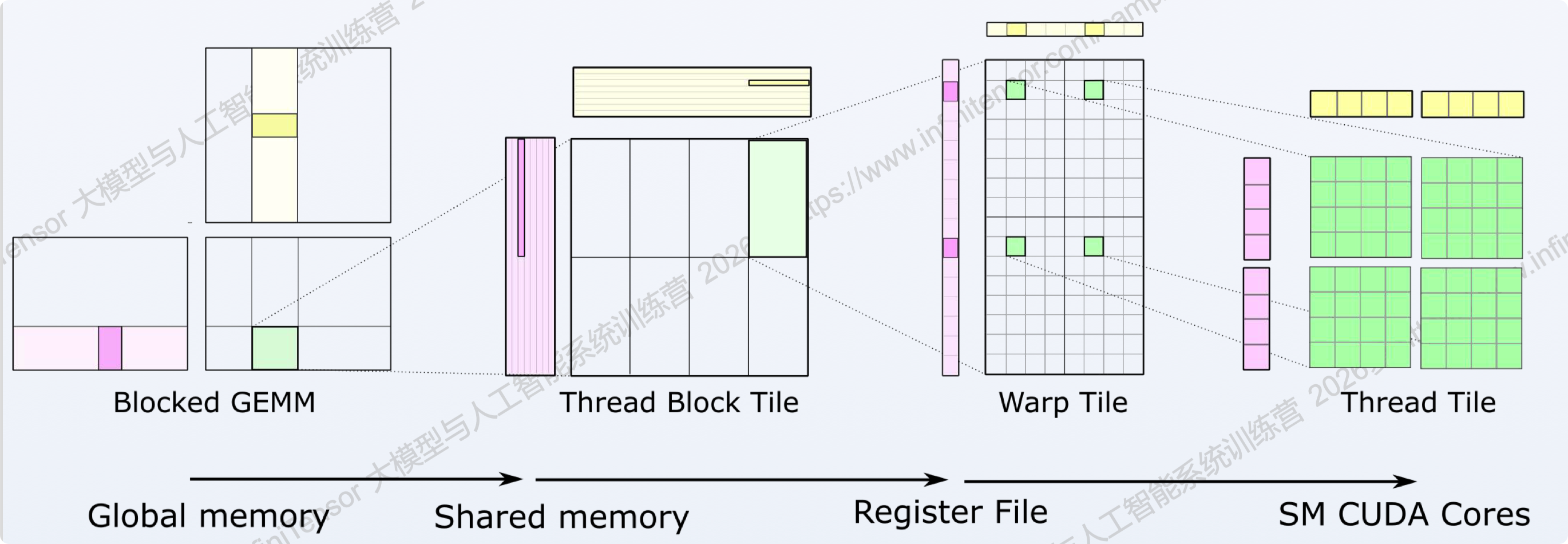

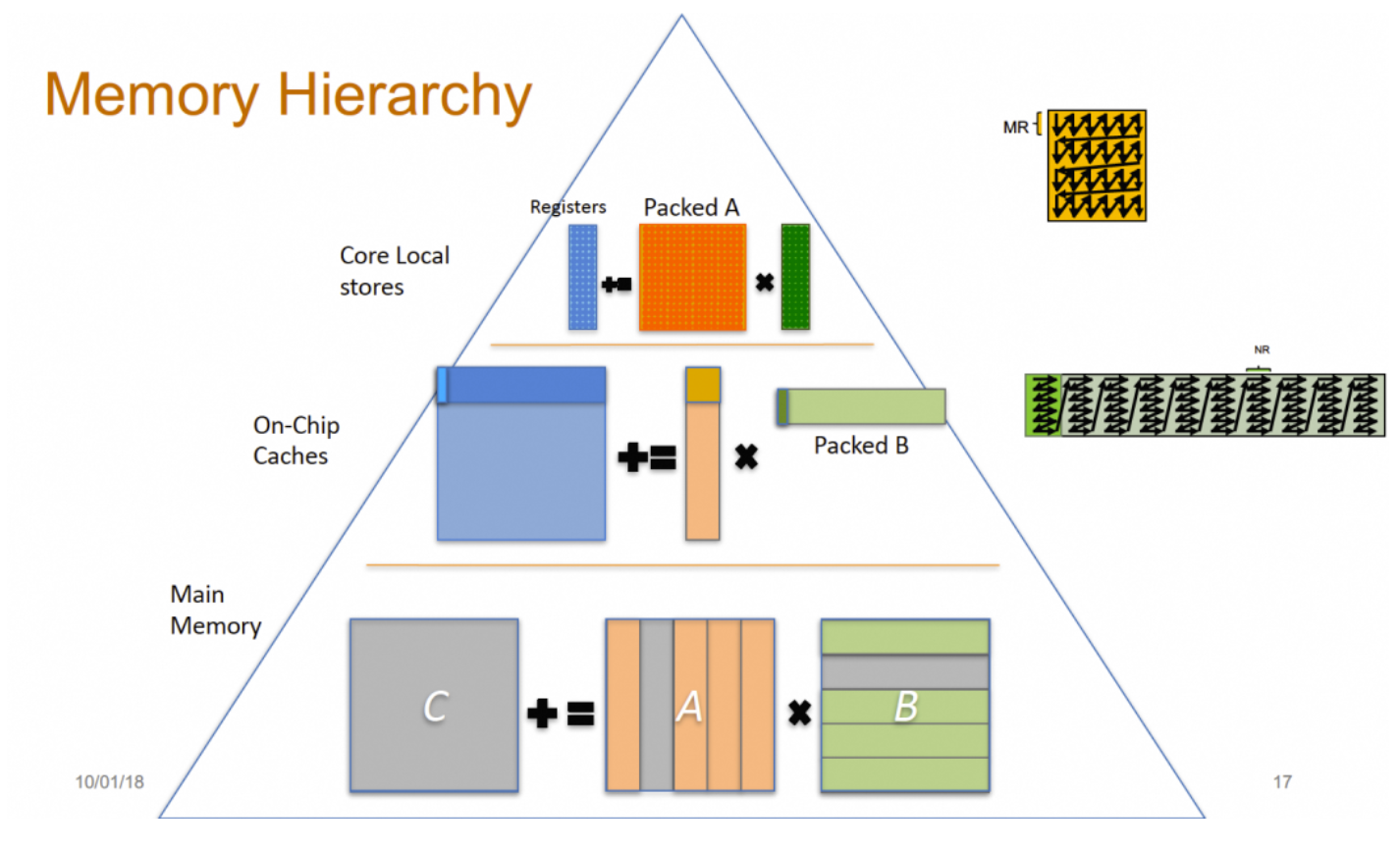

内存层次

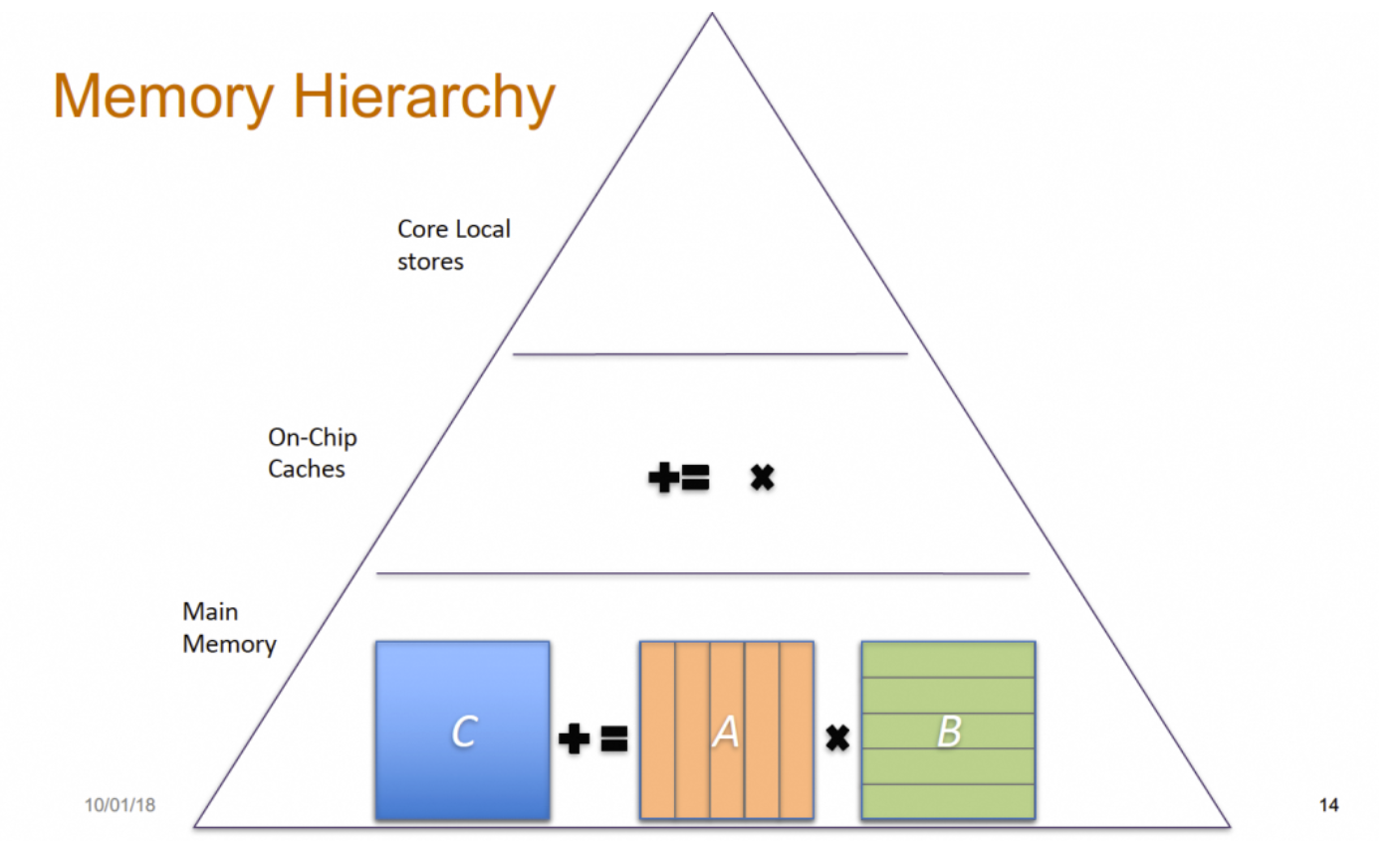

首先所有的数据都在主内存中,如下图所示:

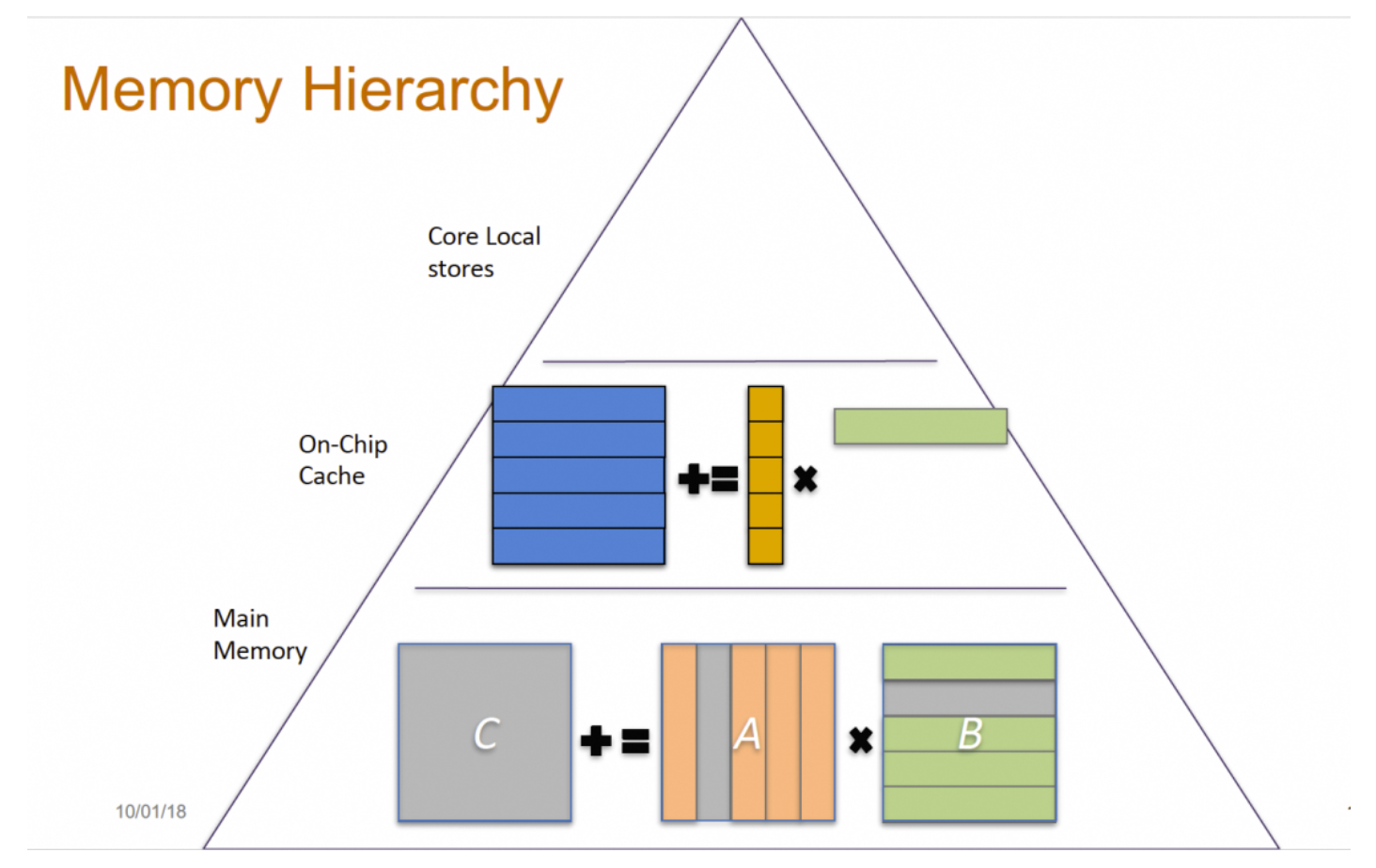

然后在分块加载到 L2Cache 中, 完成分块子任务

在进入计算核内部时,将向量 Block 进一步拆分成更小的 Tile 进行计算

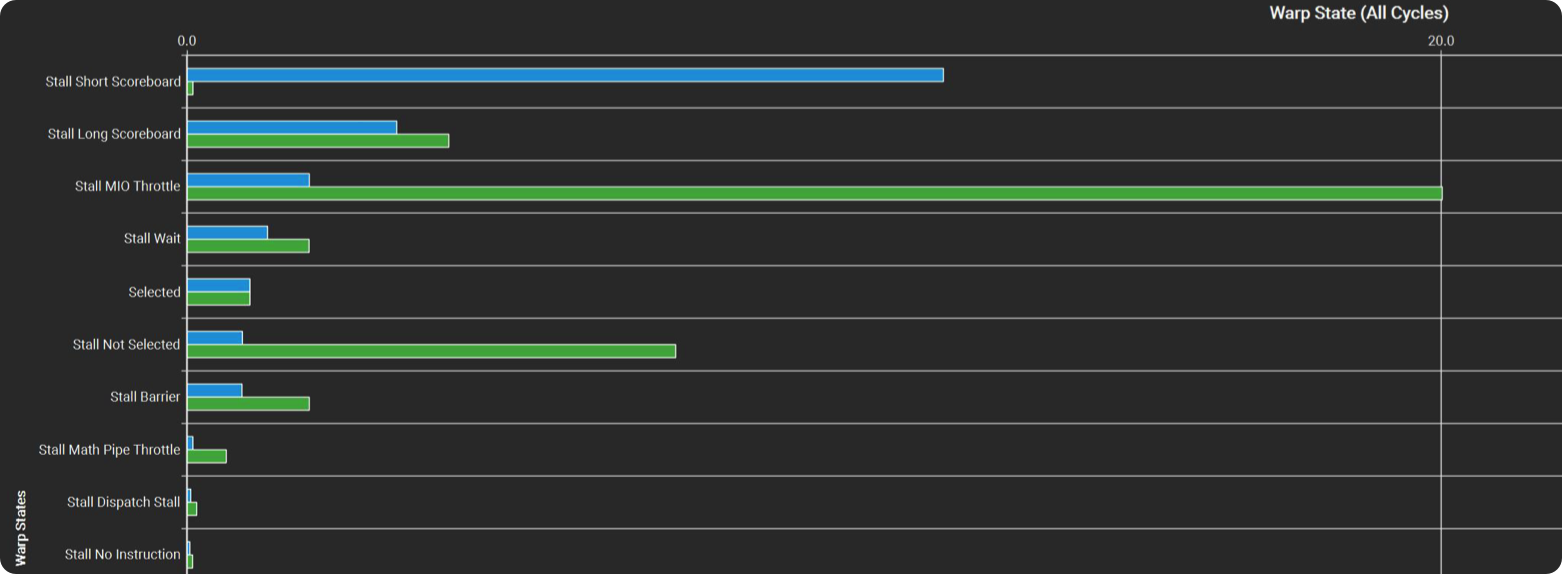

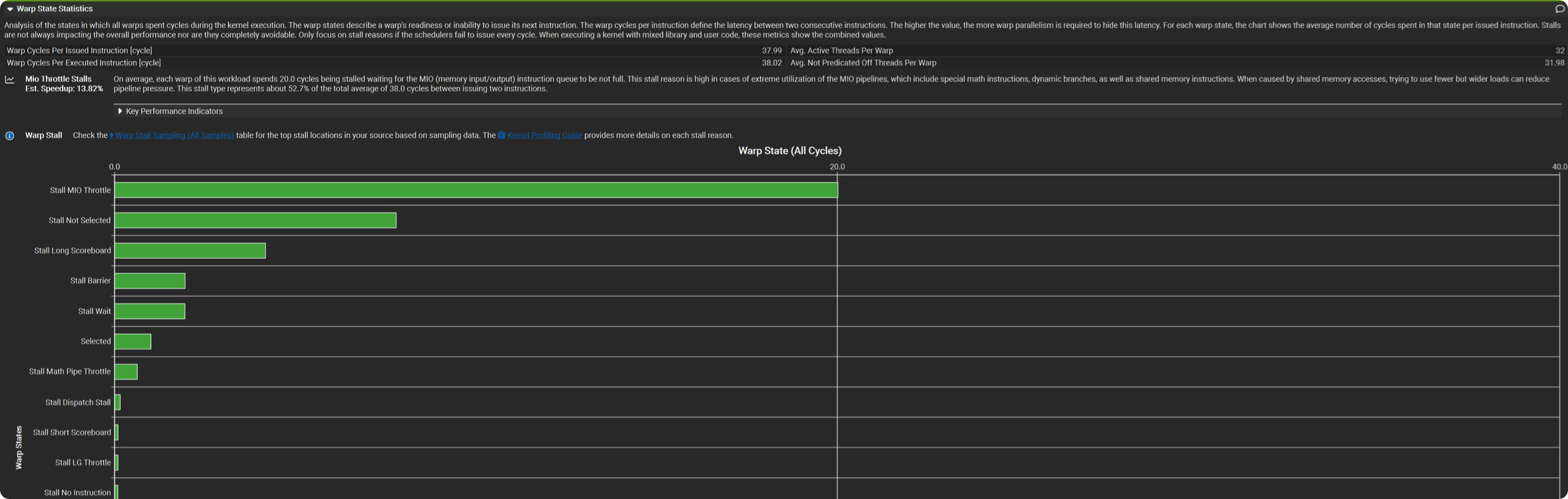

Stall MIO Throttle——Warp was stalled waiting for the MIO (memory input/output)

Warp 很多都在等待 SMEM (使用过于频繁)

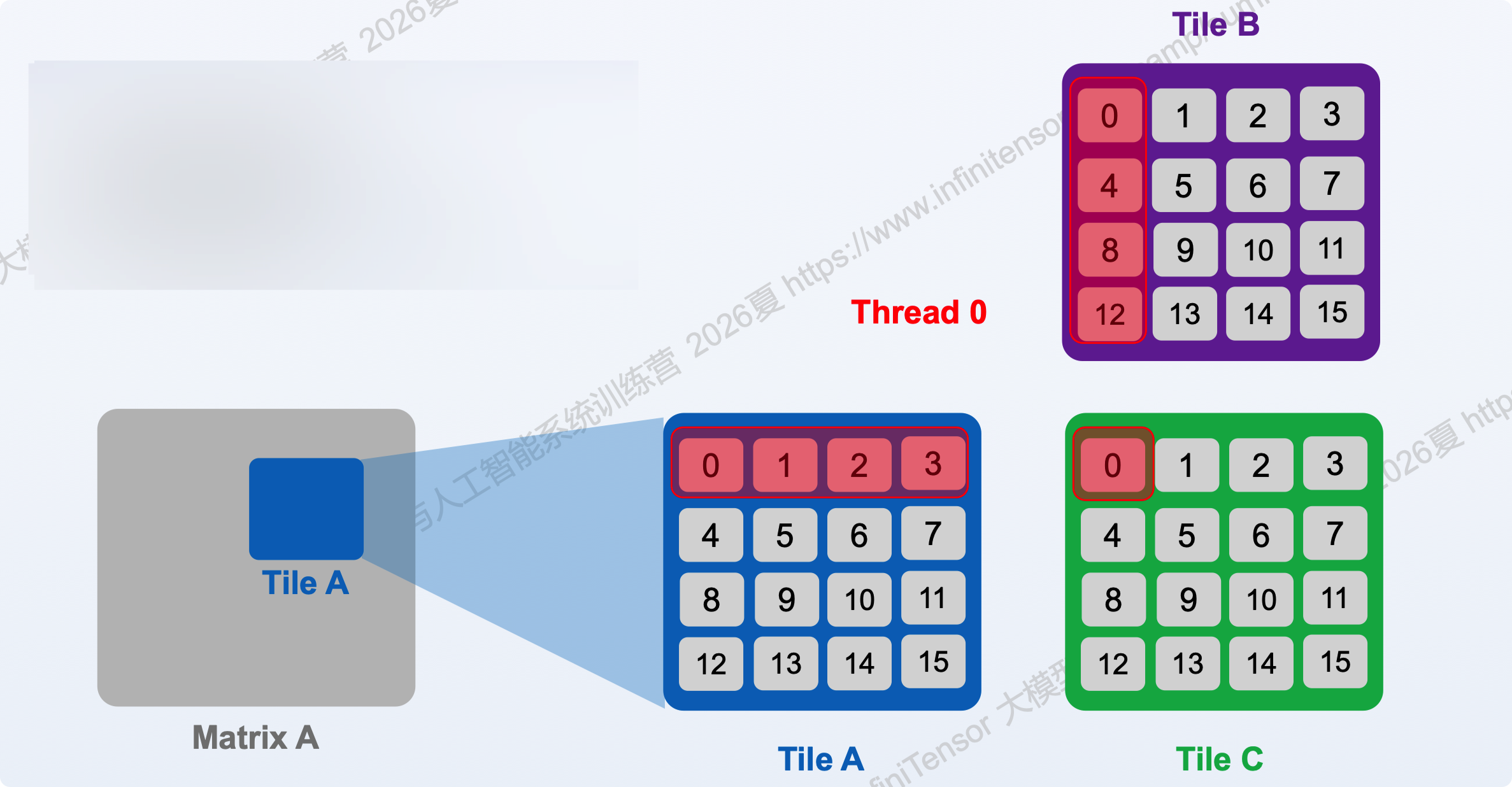

Thread 0 负责计算输出矩阵 Tile C 里的第一个元素

为了算这一个点，Thread 0 必须从共享内存 Tile A 里读一整行（0, 1, 2, 3），从 Tile B 里读一整列（0, 4, 8, 12）。每个线程都这么干，导致共享内存（MIO）访问极其频繁，引发了 Stall MIO Throttle

1D Blocktiling

每个线程处理多个同列的 entries → 拓展 M 方向

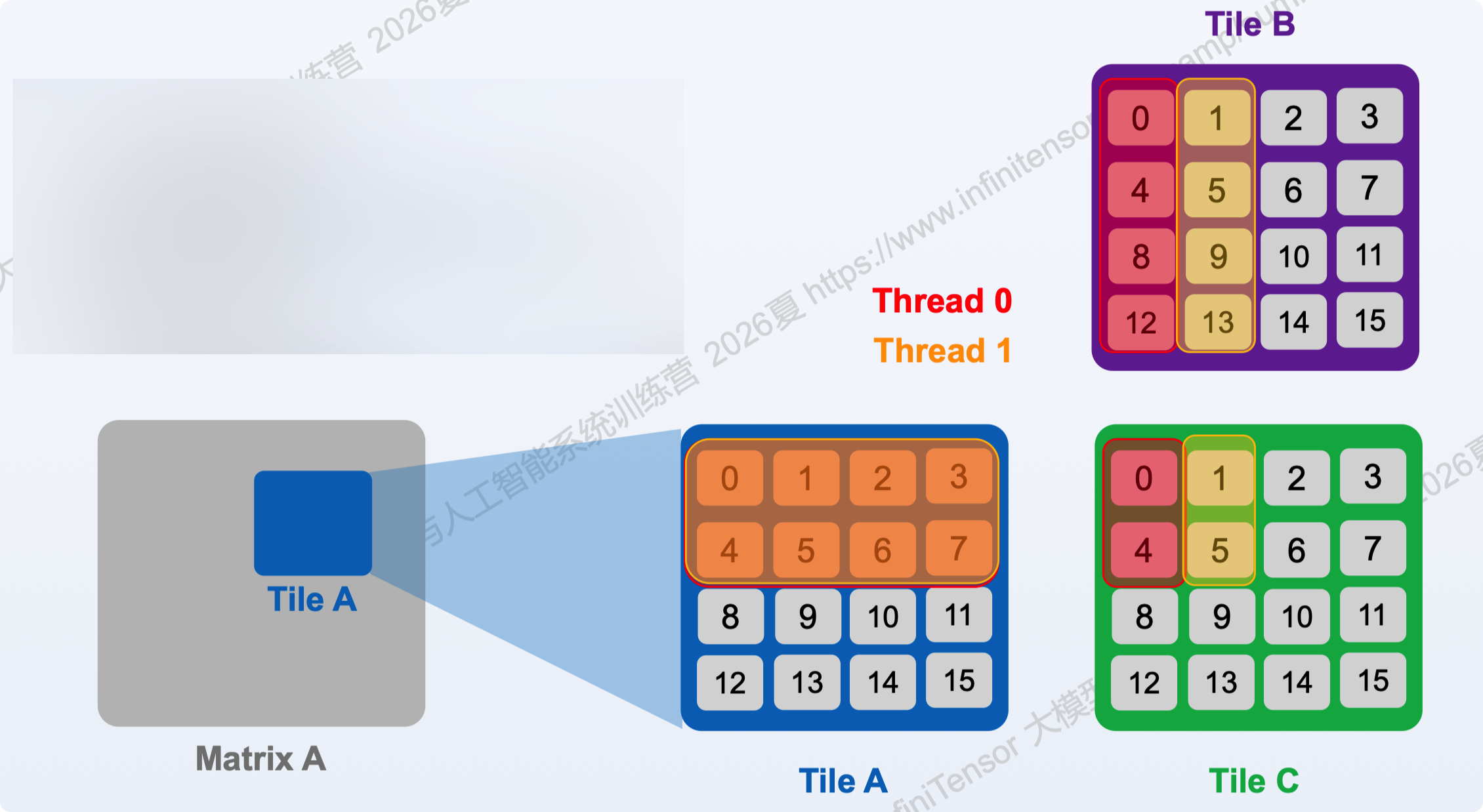

现在的 Thread 0（红色框）负责 Tile C 里同一列的两个元素（0 和 4），Thread 1（黄色框）负责 1 和 5
为了计算 0 和 4，Thread 0 依然只需读 Tile B 的第一列（0, 4, 8, 12），但它需要读 Tile A 的第一行和第二行（0,1,2,3 和 4,5,6,7）
Tile B 读进来的一个数值 bVal，可以在寄存器里复用，同时与 Tile A 的两个不同数值相乘，算出两个 C 的值。大大减少了读取共享内存的次数，缓解了 MIO 压力

// Per-thread accumulation buffer
float accum[THREAD_M] = {[0]=0.0f};

// Loop over tiles in K dimension
for (int kOffset = 0; kOffset < K; kOffset += TILE_K) {
    sharedA[loadRowA * TILE_K + loadColA] = tileA[loadRowA * K + loadColA];
    sharedB[loadRowB * TILE_N + loadColB] = tileB[loadRowB * N + loadColB];
    __syncthreads();

    for (int k = 0; k < TILE_K; ++k) {
        float bVal = sharedB[k * TILE_N + localCol];
        for (int i = 0; i < THREAD_M; ++i) {
            // 多了一个内部循环 （THREAD_M）
            int aRow = localRow * THREAD_M + i;
            float aVal = sharedA[aRow * TILE_K + k];
            accum[i] += aVal * bVal;
        }
    }
    __syncthreads();

    // Advance tiles
    tileA += TILE_K;
    tileB += TILE_K * N;
}

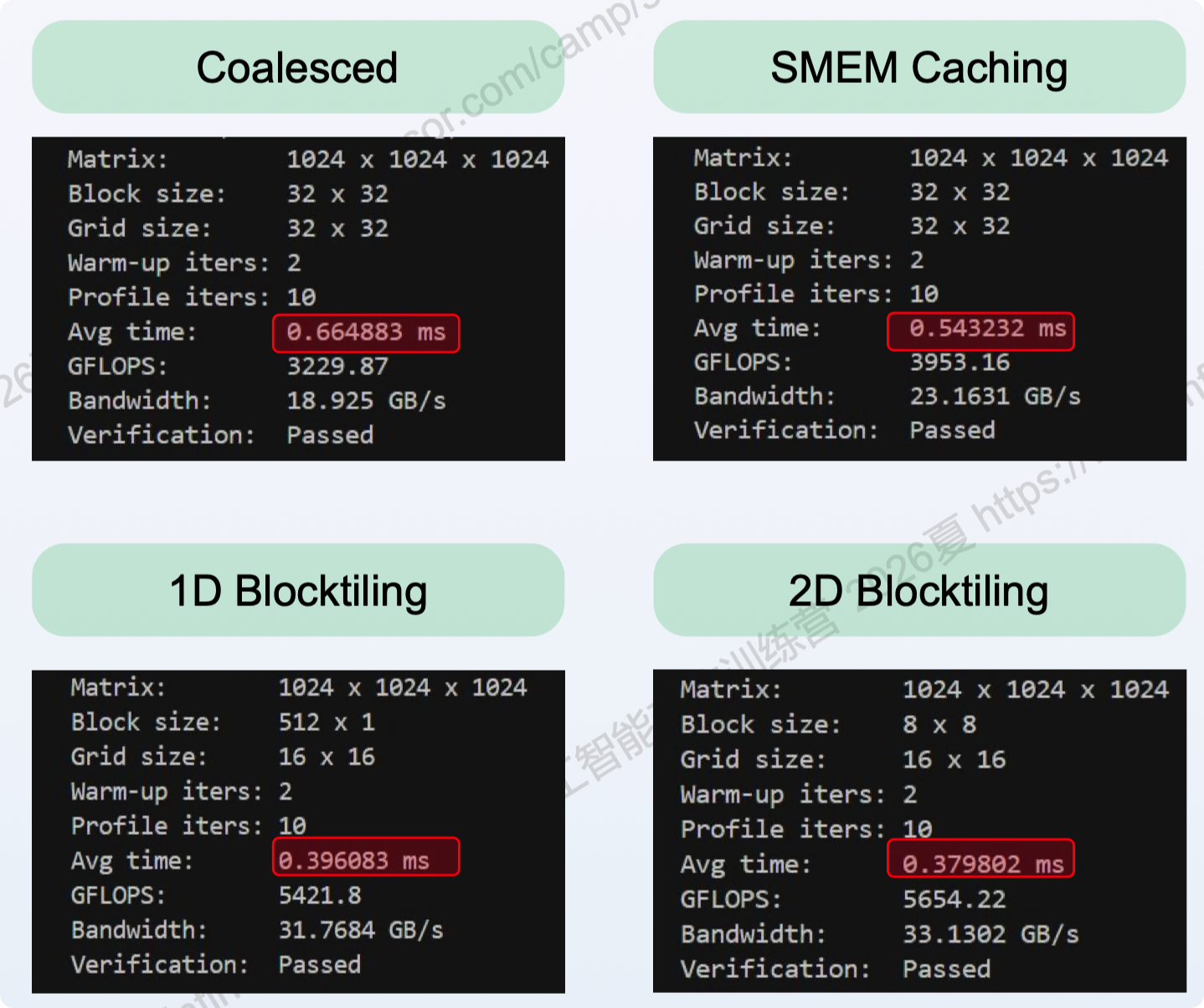

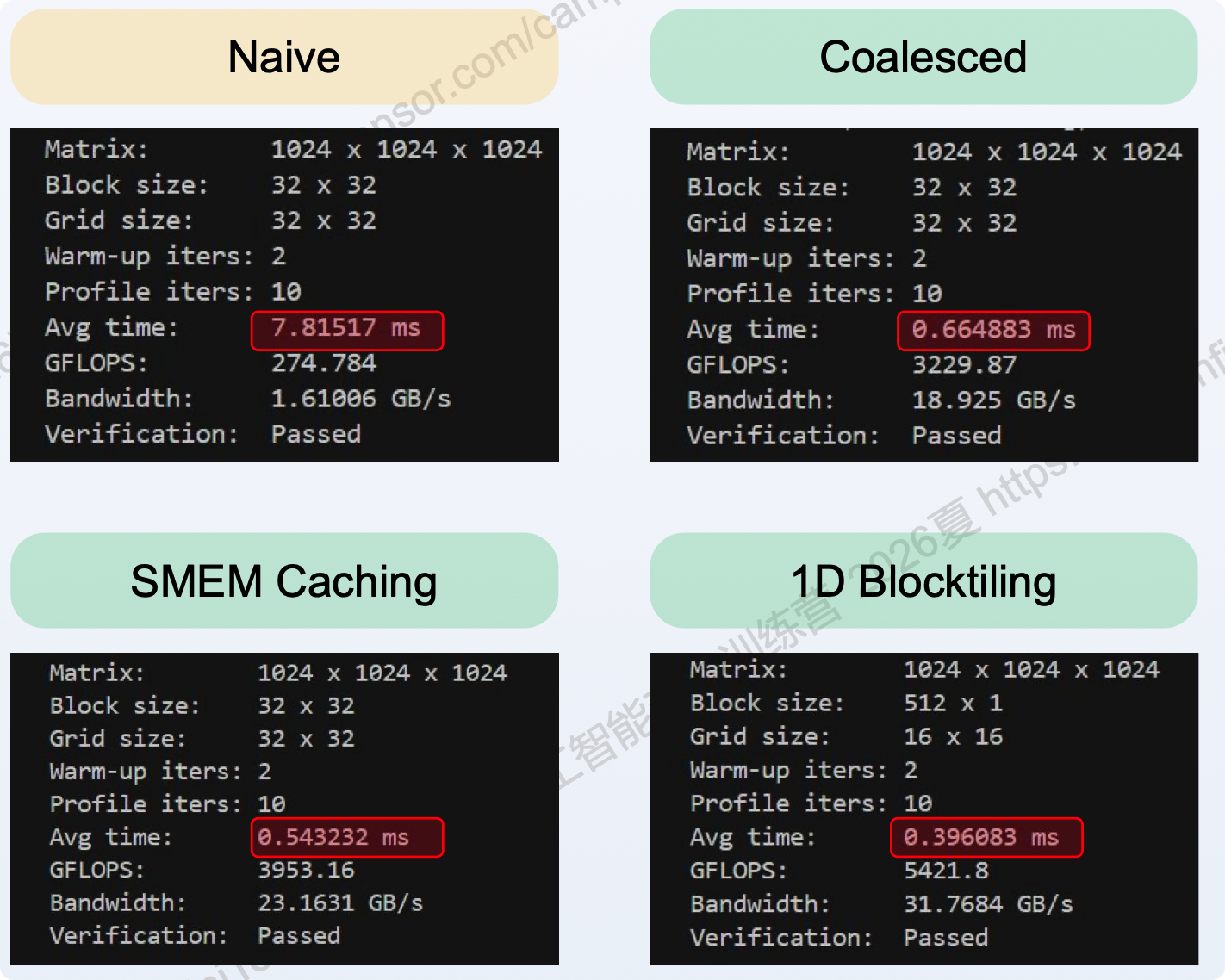

Stall MIO Throttle 大幅减少，已不再是主要瓶颈

2D Blocktiling

for (int k = 0; k < TILE_K; ++k) {
    // Load thread-specific row segment from Tile A
    float A_reg[THREAD_M];
    for (int i = 0; i < THREAD_M; ++i) {
        A_reg[i] = As[ty * THREAD_M + i][k];
    }

    // Load thread-specific column segment from Tile B
    float B_reg[THREAD_N];
    // 又多了一个内部循环 （THREAD_N）
    for (int j = 0; j < THREAD_N; ++j) {
        B_reg[j] = Bs[k][tx * THREAD_N + j];
    }

    // Outer product accumulation
    for (int i = 0; i < THREAD_M; ++i) {
        for (int j = 0; j < THREAD_N; ++j) {
            thread_accum[i][j] += A_reg[i] * B_reg[j];
        }
    }
}
__syncthreads();

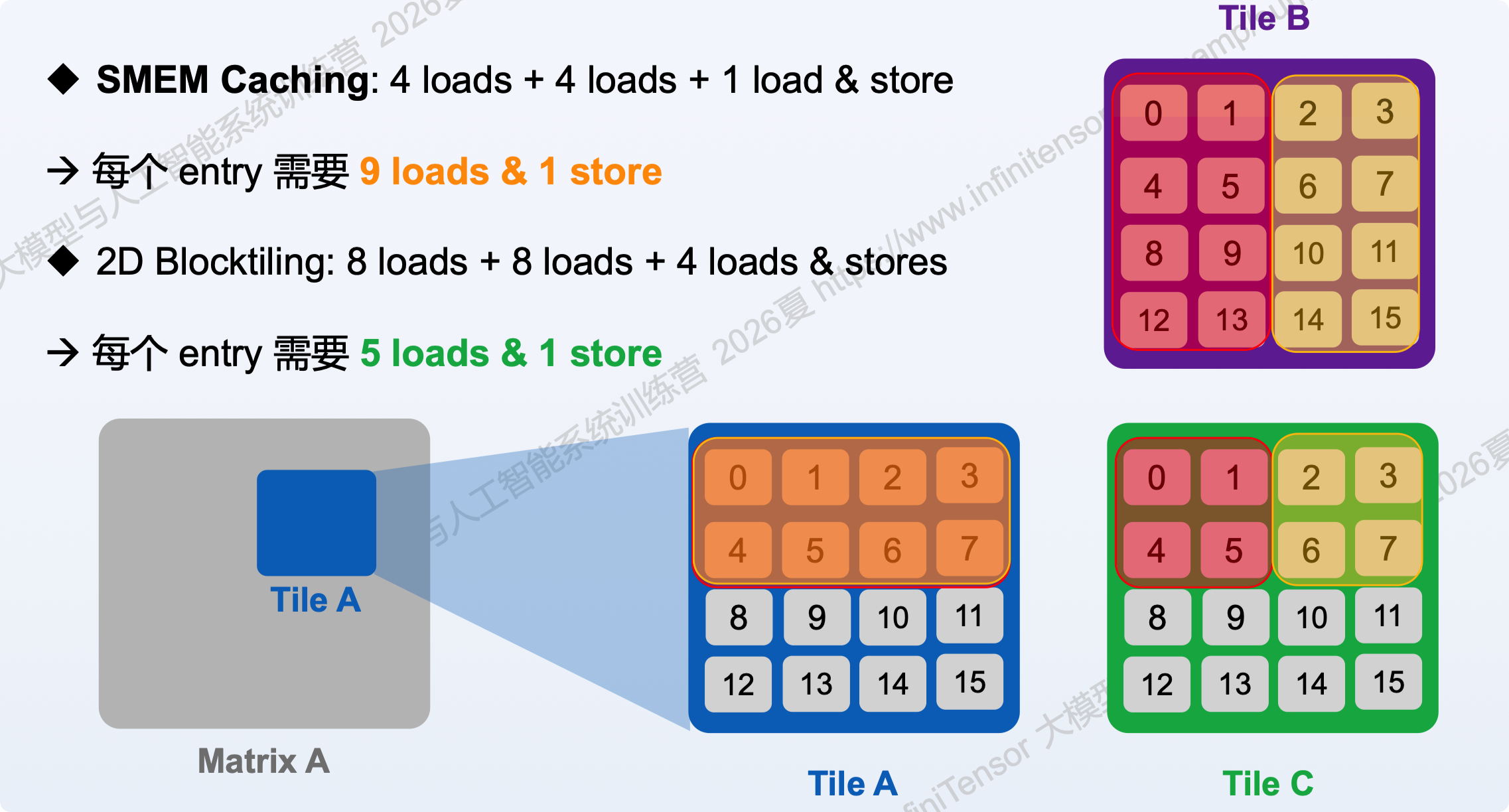

SMEM Cache 累积一个 float;
1D Blocktiling 累积一个一维数组
2D Blocktiling 累积一个二维数组

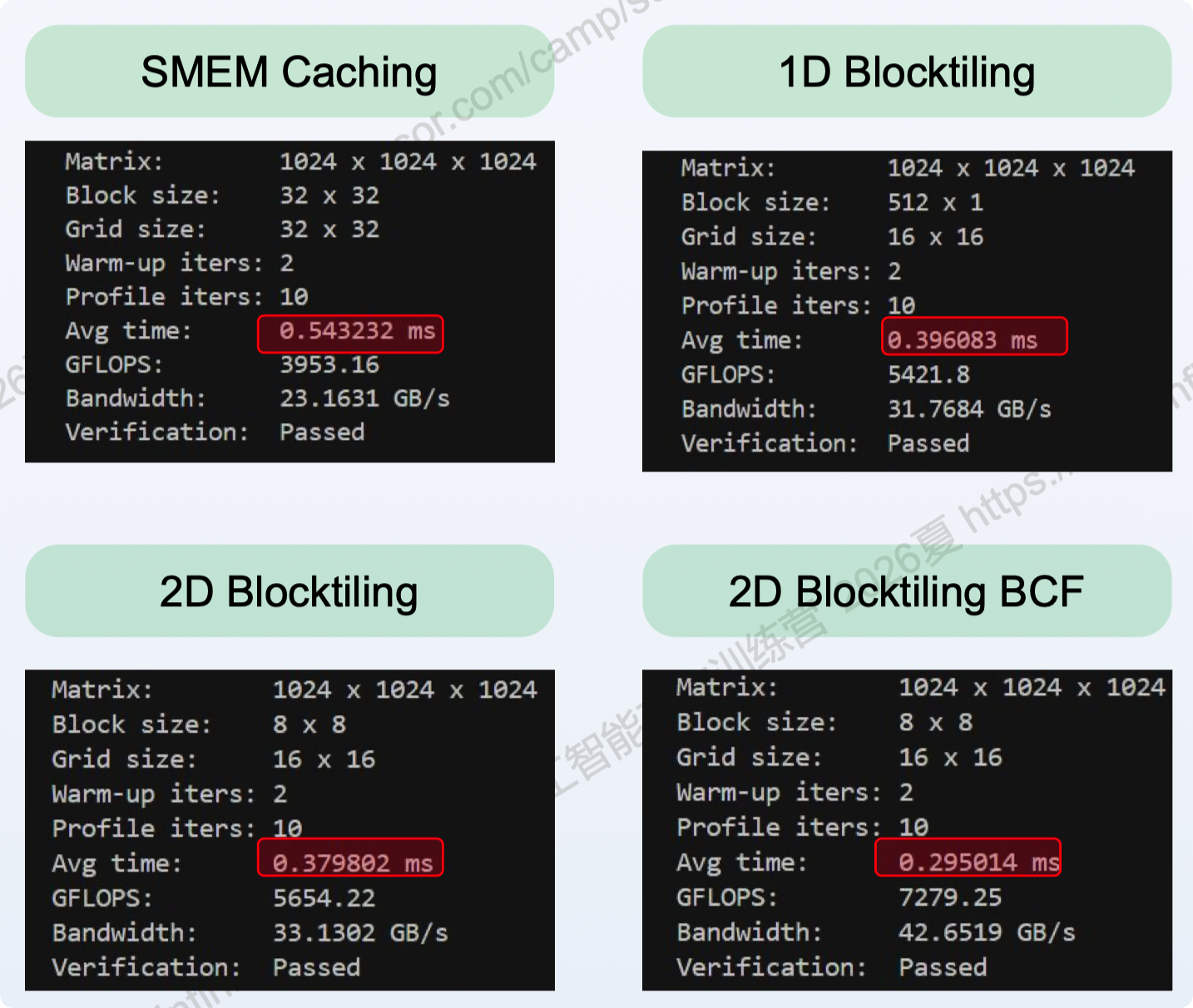

Bank Conflict

gemm_kernel1

__global__ void gemm_kernel1(float *C, const float *A, const float *B, int M, int N, int K) {
    int tx = threadIdx.x;
    int ty = threadIdx.y;
    int bx = blockIdx.x * BLOCK_SIZE;
    int by = blockIdx.y * BLOCK_SIZE;

    __shared__ float As[BLOCK_SIZE][BLOCK_SIZE];
    __shared__ float Bs[BLOCK_SIZE][BLOCK_SIZE];

    float sum = 0.0f;

    for (int k = 0; k < K; k += BLOCK_SIZE) {
        As[ty][tx] = (by + ty < M && k + tx < K) ? A[(by + ty) * K + (k + tx)] : 0.0f;
        Bs[ty][tx] = (k + ty < K && bx + tx < N) ? B[(k + ty) * N + (bx + tx)] : 0.0f;

        __syncthreads();

        for (int i = 0; i < BLOCK_SIZE; ++i) {
            sum += As[tx][i] * Bs[i][ty];
        }

        __syncthreads();
    }

    if (by + ty < M && bx + tx < N) {
        C[(by + tx) * N + (bx + ty)] = sum;
    }
}

As[tx][i]：在一个 Warp 中，tx 从 0 变到 31（i 是固定常数）因为 BLOCK_SIZE = 32，As[tx][i] 的物理地址是 tx * 32 + i。由于 32 % 32 = 0，所有线程的地址余数都是 i。这意味着32个线程全都去抢同一个 Bank，发生 32 路冲突

gemm_kernel2（算法/访存模式优化）

__global__ void gemm_kernel2(float *C, const float *A, const float *B, int M, int N, int K) {
    int tx = threadIdx.x;
    int ty = threadIdx.y;
    int bx = blockIdx.x * BLOCK_SIZE;
    int by = blockIdx.y * BLOCK_SIZE;

    __shared__ float As[BLOCK_SIZE][BLOCK_SIZE];
    __shared__ float Bs[BLOCK_SIZE][BLOCK_SIZE];

    float sum = 0.0f;

    for (int k = 0; k < K; k += BLOCK_SIZE) {
        As[ty][tx] = (by + ty < M && k + tx < K) ? A[(by + ty) * K + (k + tx)] : 0.0f;
        Bs[ty][tx] = (k + ty < K && bx + tx < N) ? B[(k + ty) * N + (bx + tx)] : 0.0f;

        __syncthreads();

        for (int i = 0; i < BLOCK_SIZE; ++i) {
            sum += As[ty][i] * Bs[i][tx]; // 修改了读取索引
        }

        __syncthreads();
    }

    if (by + ty < M && bx + tx < N) {
        C[(by + tx) * N + (bx + ty)] = sum;
    }
}

As[ty][i]：ty 在 Warp 里是固定的，i 也是固定的，所以这个 Warp 里所有线程访问的是同一个地址，GPU 硬件触发广播（Broadcast）无冲突
Bs[i][tx]：i 固定，tx 从 0 变到 31。地址是 i * 32 + tx。Bank 为 (i*32 + tx) % 32 = tx。每个线程刚好访问不同的 Bank，完美合并

gemm_kernel3：内存填充 Padding

__global__ void gemm_kernel3(float *C, const float *A, const float *B, int M, int N, int K) {
    int tx = threadIdx.x;
    int ty = threadIdx.y;
    int bx = blockIdx.x * BLOCK_SIZE;
    int by = blockIdx.y * BLOCK_SIZE;

    __shared__ float As[BLOCK_SIZE][BLOCK_SIZE + 1]; // 核心变化：加了1列 Padding
    __shared__ float Bs[BLOCK_SIZE][BLOCK_SIZE];

    float sum = 0.0f;

    for (int k = 0; k < K; k += BLOCK_SIZE) {
        As[ty][tx] = (by + ty < M && k + tx < K) ? A[(by + ty) * K + (k + tx)] : 0.0f;
        Bs[ty][tx] = (k + ty < K && bx + tx < N) ? B[(k + ty) * N + (bx + tx)] : 0.0f;

        __syncthreads();

        for (int i = 0; i < BLOCK_SIZE; ++i) {
            sum += As[tx][i] * Bs[i][ty]; // 索引恢复，靠 Padding 避免冲突
        }

        __syncthreads();
    }

    if (by + ty < M && bx + tx < N) {
        C[(by + tx) * N + (bx + ty)] = sum;
    }
}

As 的行宽变成了 33。此时 As[tx][i] 的地址是 tx * 33 + i。求余 Bank：(tx * 33 + i) % 32 = (tx + i) % 32。因为 tx 在每个线程各不相同，所以每个线程会落在不同的 Bank 上，完美错开。

gemm_kernel4（Swizzling 地址异或）

__global__ void gemm_kernel4(float *C, const float *A, const float *B, int M, int N, int K) {
    int tx = threadIdx.x;
    int ty = threadIdx.y;
    int bx = blockIdx.x * BLOCK_SIZE;
    int by = blockIdx.y * BLOCK_SIZE;

    __shared__ float As[BLOCK_SIZE][BLOCK_SIZE]; // 无 Padding
    __shared__ float Bs[BLOCK_SIZE][BLOCK_SIZE];

    float sum = 0.0f;

    for (int k = 0; k < K; k += BLOCK_SIZE) {
        // As 写入时进行异或散列
        As[ty][tx ^ ty] = (by + ty < M && k + tx < K) ? A[(by + ty) * K + (k + tx)] : 0.0f;
        Bs[ty][tx] = (k + ty < K && bx + tx < N) ? B[(k + ty) * N + (bx + tx)] : 0.0f;

        __syncthreads();

        for (int i = 0; i < BLOCK_SIZE; ++i) {
            // As 读取时根据异或反推真实位置
            sum += As[tx][i ^ tx] * Bs[i][ty];
        }

        __syncthreads();
    }

    if (by + ty < M && bx + tx < N) {
        C[(by + tx) * N + (bx + ty)] = sum;
    }
}

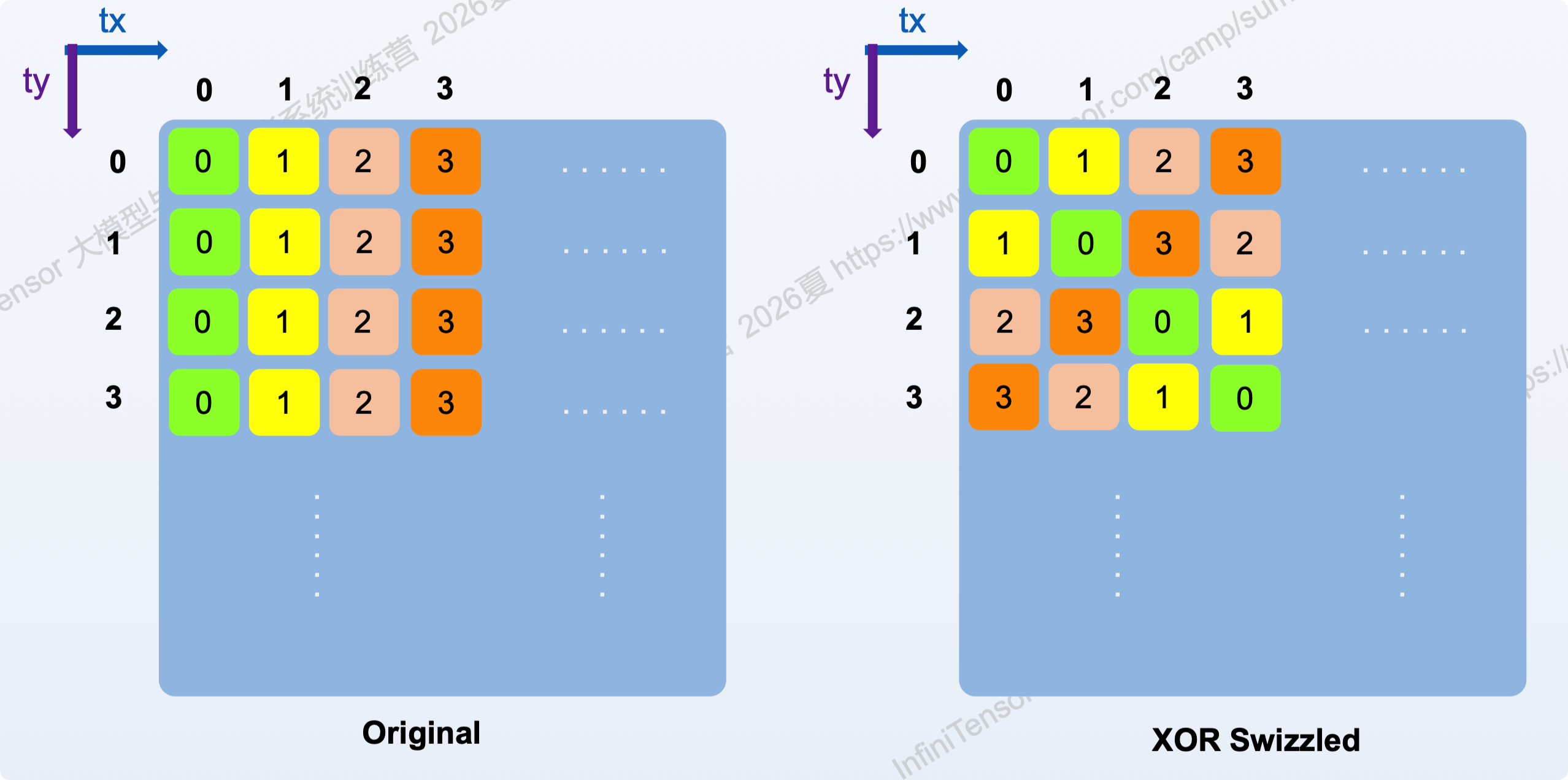

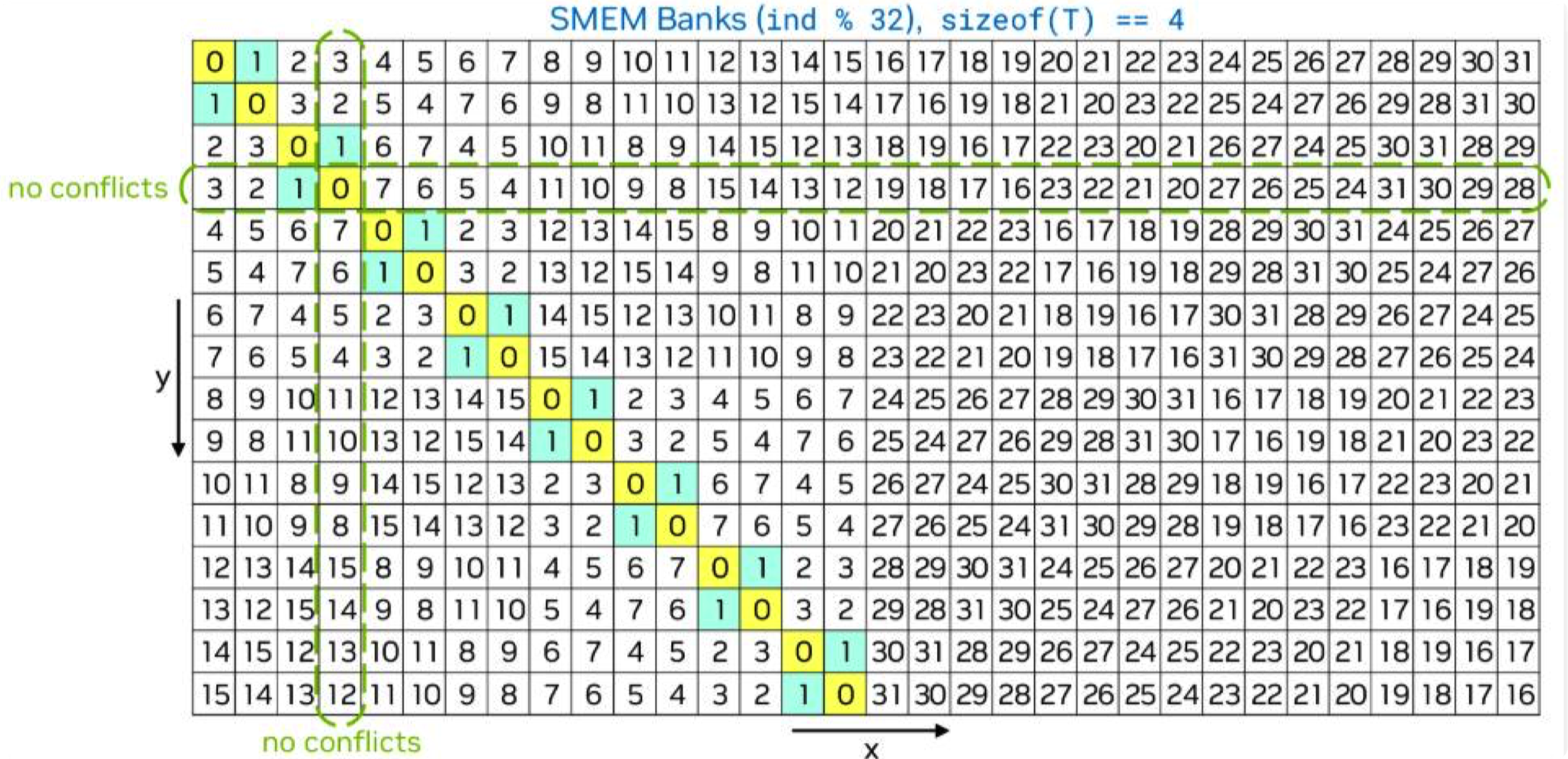

XOR Swizzling 地址异或

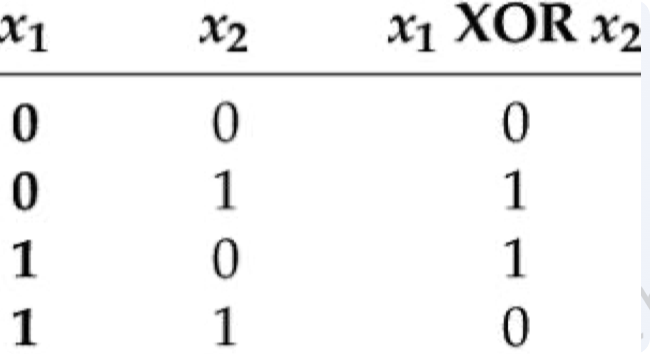

XOR规则：相同为 0，不同为 1。多位二进制则按位独立计算
根据异或运算的自反性（A ^ B ^ B = A），(col ^ row) ^ row = col

XOR 运算在二进制集合上构成阿贝尔群

Transpose Swizzling：转置函数使用padding和swizzling的优化效果一致，并且还节省空间

Warptiling

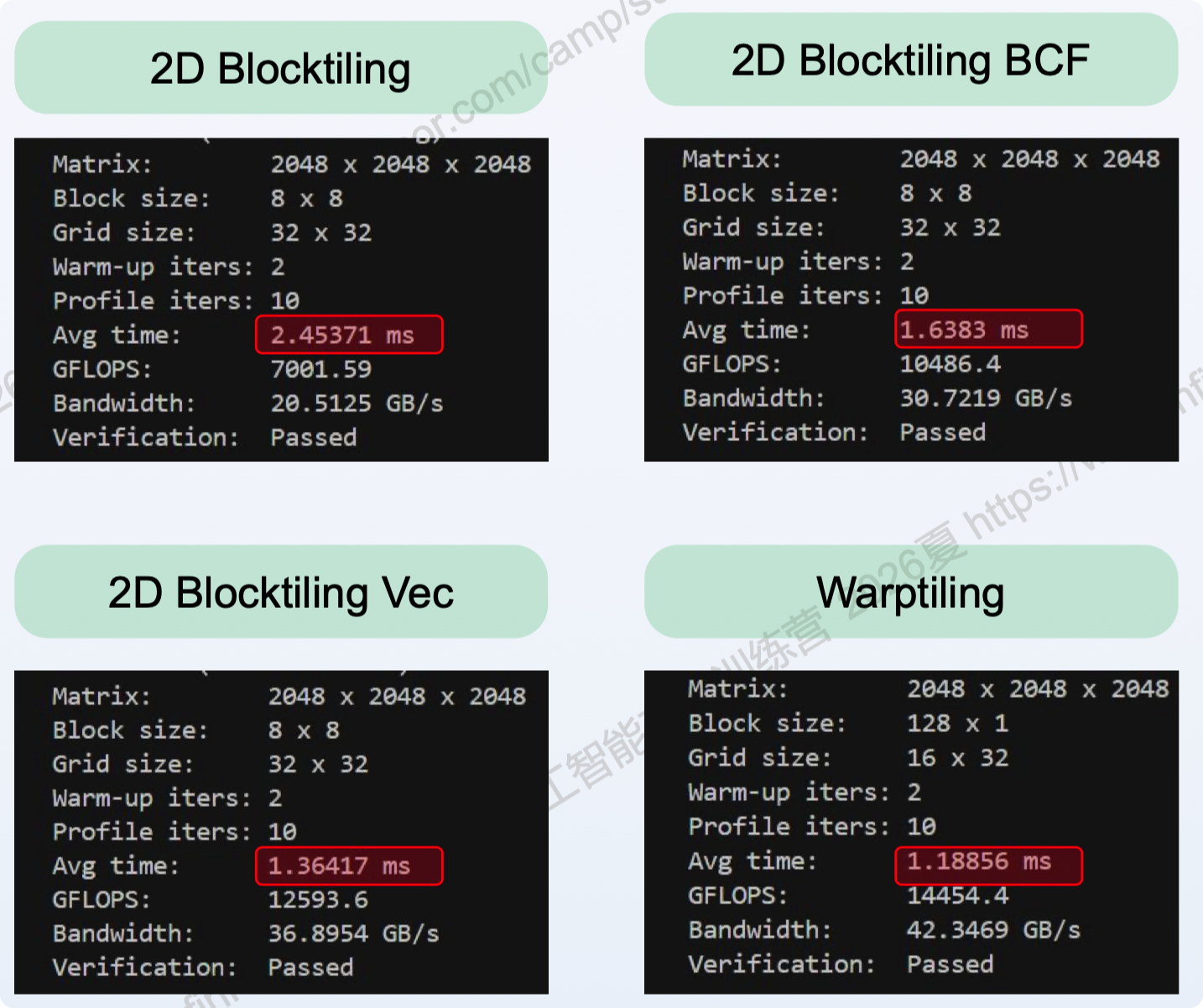

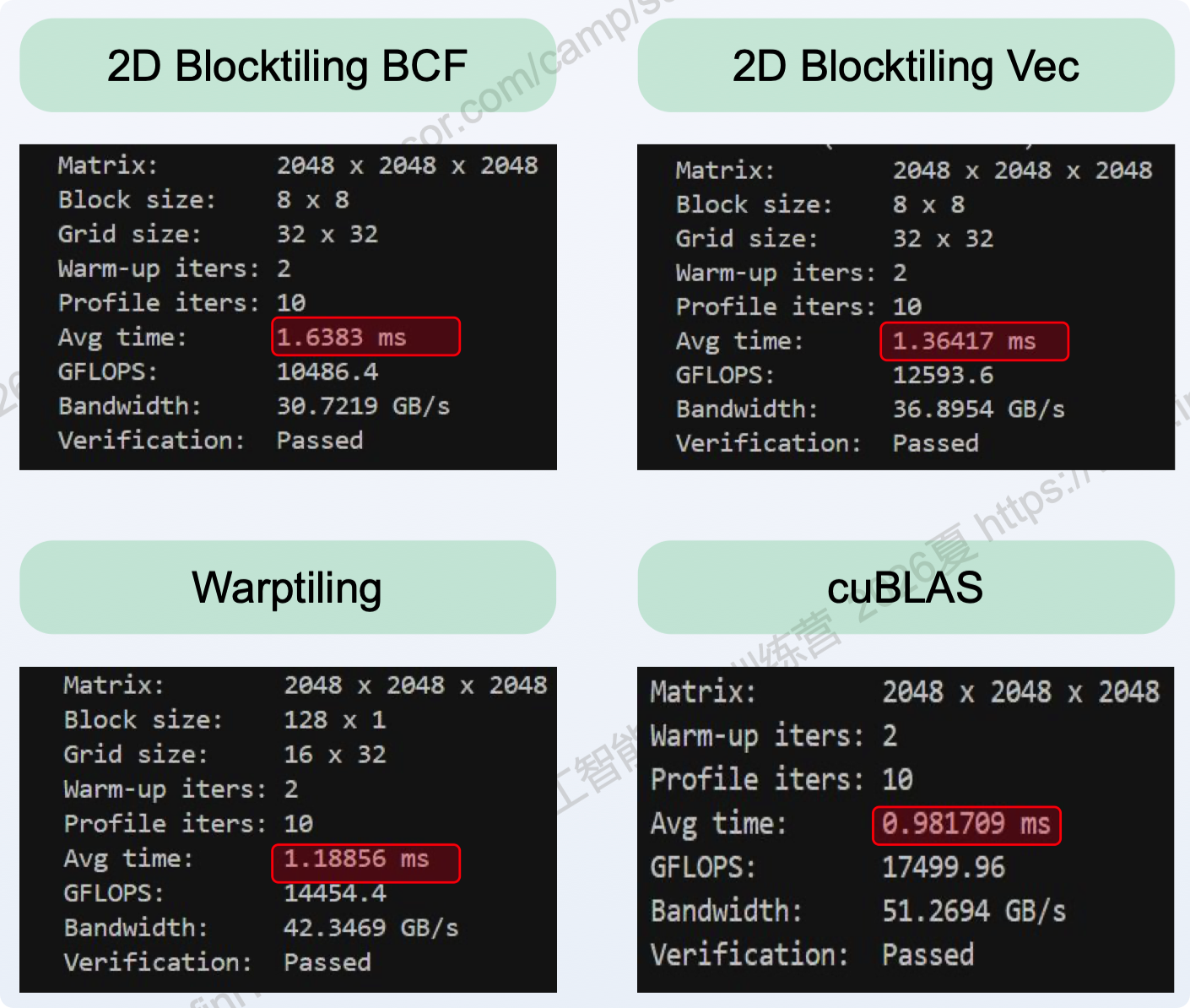

如何衡量现在优化的性能水平？——对比基准

cuBLAS

cuBLAS是英伟达开发的一个主要用于线性代数相关计算的加速库，cuBLAS 代表了在 NVIDIA GPU 上实现矩阵运算的性能上限，属于行业普遍标准，整体已优化的很不错

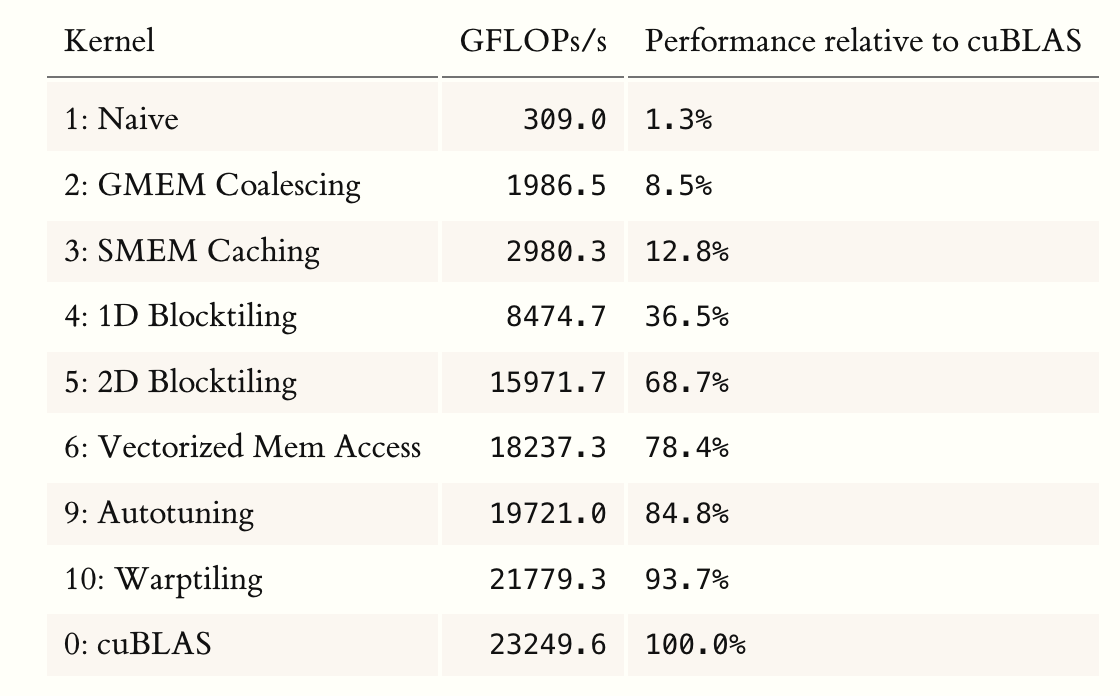

五个不同大小/形状，性能范围 0.53x 至 1.28x
五个数据点平均性能为 cuBLAS 的 ~70.8%
大部分达到 80%+

① Global Memory Coalescing

让同一个 warp 中的线程尽量读取连续地址

原来相邻线程可能读取 A 中相隔很远的位置，显存访问效率很差

改完后：

每个线程仍然做差不多的工作
但相邻线程读取的数据更连续
GPU 可以把多个小读取合并成一次大读取

它主要改善的是：数据访问方式，并没有减少矩阵乘法的计算量

② Shared Memory Tiling

把 A 和 B 的一小块先搬到共享内存，再让一个线程块里的线程反复使用

A 的某个元素会被多个输出位置使用
B 的某个元素也会被多个输出位置使用

如果每次都从显存读取，就浪费了

共享内存相当于 GPU 上的一块小型高速缓存，可以让线程块复用数据

③ 一个线程计算多个结果

之前一个线程只计算一个 C 元素

后面改成一个线程计算多个元素，并把中间结果放在寄存器中

这样做的好处是：

减少共享内存读取
一个已经加载的数据可以被一个线程重复使用
更多计算发生在寄存器里
搬一次数据，可以完成更多计算

④ 2D Block Tiling

一个线程不再只沿着一列结果计算，而是计算一个小方块

这样可以同时复用：

A 的同一行
B 的同一列
共享内存中的数据

所以二维小方块比单独计算一列更划算

这也是为什么性能从大约：

1D tiling：8.5 TFLOPs
2D tiling：16 TFLOPs

⑤ Vectorized Memory Access

让一次加载操作搬运多个 float，而不是每次只搬一个

这减少了加载指令数量，提高了内存访问效率

⑥ Autotuning

不同的矩阵大小、线程数量、分块大小，最佳参数可能不同

作者让程序尝试多组参数，选择最快的一组

⑦ Warptiling

前面主要考虑：

block 怎样分块
thread 怎样计算

最后进一步考虑一个 warp 内的 32 个线程怎样协作

这样可以更好地利用：

warp 调度器
寄存器
共享内存
指令级并行

最终已经达到 cuBLAS 性能的九成以上

Swizzling——高维映射

硬件物理内存本质是一维的，软件逻辑数据是多维的。在把逻辑数据简单映射到物理内存时，如果简单地按顺序展开，会引发灾难性的 Bank Conflict 和访存效率低下

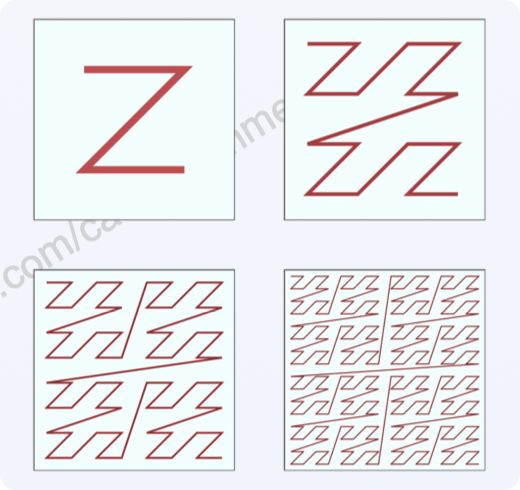

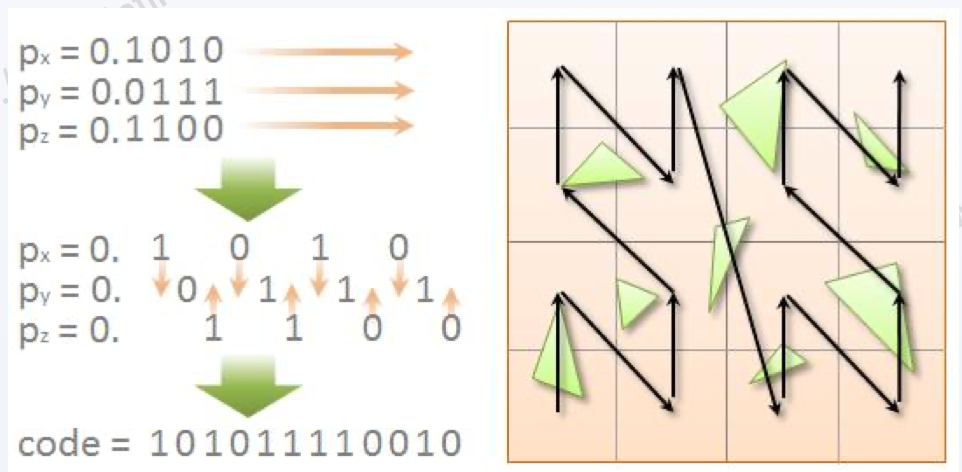

Z-Order Curve（Z序曲线）

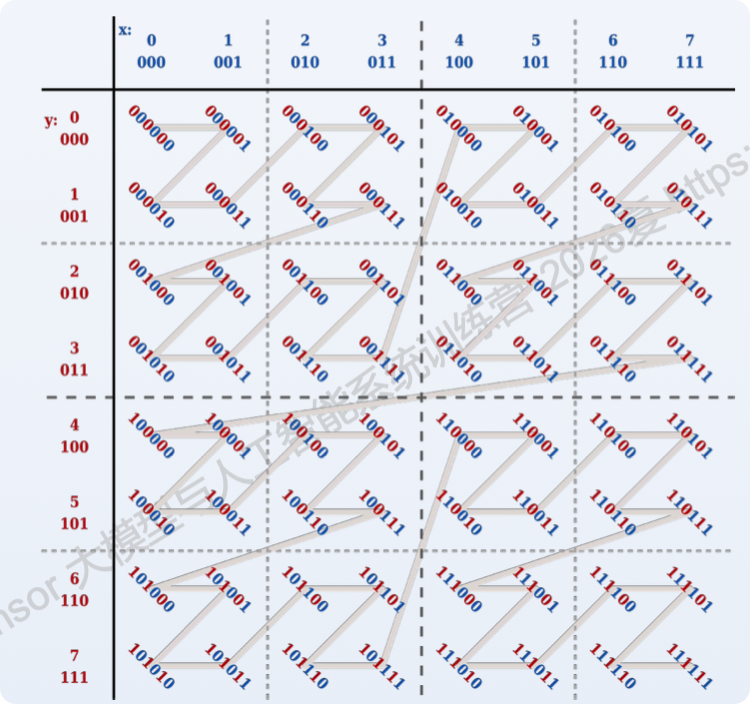

Z-Order Curve：将高维数据映射至一维且能保证空间局部性（Spatial Locality）的空间填充曲线

多维空间中相邻的点，在一维曲线上仍保持接近。它不再按行或按列机械地排列，而是像画“Z”字一样递归地将空间划分为4个象限，按照 Z 字形遍历

大幅提升缓存命中率（因为相邻节点在内存中也邻近）
计算简单，硬件友好（只需位运算）
广泛应用于空间数据库和计算机图形学

光线追踪（Ray Tracing)

模拟光线从相机出发，在虚拟场景中反向追踪，计算光线与物体的交互（反射、折射、阴影），生成极其逼真的图像

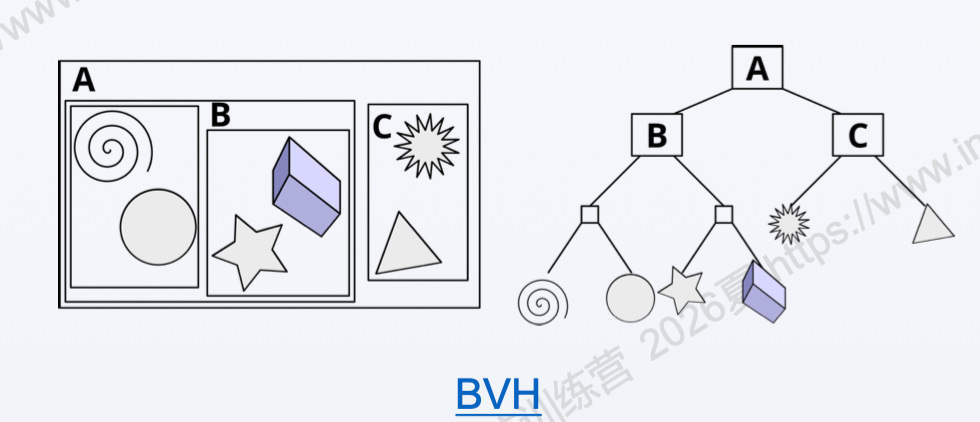

光线追踪是一种基于光线物理传播原理的高级渲染技术，其中的一项重要工作是计算光线与场景中物体的交点，一般都通过 BVH (Bounding Volume Hierarchy) 来加速

BVH (Bounding Volume Hierarchy) 将场景物体递归地组织成二叉树，每个节点存储一个包围子节点所有物体的包围盒（Bounding Box)

我们希望在 3D 空间中相邻的物体在 BVH 中也相邻，传统基于对比排序的 BVH 构建复杂度是 O(NlogN)

Z-order curve

使用 Z-Order 的 BVH 算法称为 LBVH (Linear Bounding Volume Hierarchy)

实现了线性时间构建，复杂度降至 O(N)
专为并行设计，非常适合在现代 GPU 等高并发硬件上执行

不规则访存

实际场景中常存在跨步访存（striding）等不规则访问模式，严重影响性能

充分利用 SMEM（共享内存）和缓存进行数据复用
如果是访存模式或数据结构本身造成的，尝试改变访存模式
合并连续维度

不规则任务

当任务本身充满复杂性和动态性时，传统的 Swizzling 和静态分块等静态优化方法无法保证有效

动态并行：允许 GPU 内核在不经过 CPU 干预的情况下，直接在设备端启动和管理新的子内核

可以将处理逻辑写进 GPU 核函数中，动态进行资源分配和处理，完美适应动态和复杂的任务。
三种并行模式：
1. 批量并行 (bulk)：最简单，无依赖关系，无需动态并行
2. 嵌套并行 (hierarchical)：需要使用动态并行来处理层级关系
3. 任务并行 (task)：任务独立，使用动态任务队列。主内核消费任务、进行负载探测，遇到子任务时启动子任务（类似于服务器请求处理模式）

GEMM 优化

GEMM 优化

矩阵乘法GEMM

理论性能下界

GeMM——Native

GeMM-Coalesced

进一步优化

分块（Tiling）

内存层次

1D Blocktiling

2D Blocktiling

Bank Conflict

gemm_kernel1

gemm_kernel2（算法/访存模式优化）

gemm_kernel3：内存填充 Padding

gemm_kernel4（Swizzling 地址异或）

XOR Swizzling 地址异或

Warptiling

cuBLAS

① Global Memory Coalescing

② Shared Memory Tiling

③ 一个线程计算多个结果

④ 2D Block Tiling

⑤ Vectorized Memory Access

⑥ Autotuning

⑦ Warptiling

Swizzling——高维映射

Z-Order Curve（Z序曲线）

光线追踪（Ray Tracing)

Z-order curve

不规则访存

不规则任务

GEMM优化参考博客

评论
